ASME B16.9對焊三通

ASME B16.9對焊三通在工業管道系統中應用廣泛，其憑借嚴格的生產標準，多樣的產品種類和先進的生產工藝，在工業管道建設中占據了一席之地。

ASME B16.9 標準介紹

ASME B16.9是由美國機械工程師協會（ASME）制定的一項關于鍛鋼對焊管件的制造標準。該標準在全球范圍內具有極高的認可度和權威性，為對焊管件的設計、生產、檢驗等環節提供了統一、規范的技術依據。

ASME B16.9標準涵蓋的產品范圍十分廣泛，主要包括各種規格的ASME B16.9對焊三通、彎頭、異徑管（大小頭）、管帽等對焊管件。這些管件的尺寸范圍從 1/2 英寸（約 12.7 毫米）到 48 英寸（約 1219.2 毫米），能夠滿足不同管道系統的需求。

規格范圍

ASME B16.9 標準涵蓋了對焊管件制造的多個關鍵要素。在尺寸公差方面，明確規定了對焊管件的外徑、內徑、壁厚、長度、角度等各項尺寸的允許偏差，確保管件能夠與管道系統中的其他部件配套使用，保證連接的密封性和穩定性。

形狀類型	等徑三通和異徑三通
尺寸范圍	1/2" - 48" / DN15 - 1200
壓力等級	SCH 10 - SCH 160, XXS
國標	GB/T12459, GB/T13401, HG/T21635/21631, SH3408/3409
美標	ANSI / ASME B16.9 / MSS SP 43
日標	JIS B2311/2312/2313
德標	DIN2605/2615/2616/2617
歐標	EN10253
碳鋼	Q235, 20#, 35#, 45#, 20G,ASTM A234 WPB/WPC
低溫鋼	Q345B, 16Mn, ASTM A420 WPL6
管線鋼	ASTM A860 WPHY 42 / 46 / 56 / 60 / 65
合金鋼	ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92, 15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5
不銹鋼	ASTM A403 WP304/304L/304H, 316/316L, 310S, 317,347,904L,
雙相不銹鋼	ASTM A815 S32205, S31803, 32750, 32760

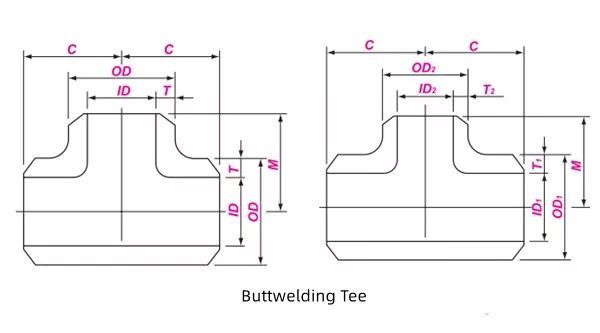

ASME B16.9對焊三通尺寸參數

公稱尺寸     Nominal   Size		端部外徑    Outside Diameter at Bevel	中心至端面    Center to End
DN	NPS	OD	C	M
15	1/2	21.3	25	25
20	3/4	26.7	29	29
25	1	33.4	38	38
32	1.1/4	42.2	48	48
40	1.1/2	48.3	57	57
50	2	60.3	64	64
65	2.1/2	73.0	76	76
80	3	88.9	86	86
90	3.1/2	101.6	95	95
100	4	114.3	105	105
125	5	141.3	124	124
150	6	168.3	143	143
200	8	219.1	178	178
250	10	273.0	216	216
300	12	323.8	254	254
350	14	355.6	279	279
400	16	406.4	305	305
450	18	457.0	343	343
500	20	508.0	381	381
550	22	559.0	419	419
600	24	610.0	432	432
650	26	660.0	495	495
700	28	711.0	521	521
750	30	762.0	559	559
800	32	813.0	597	597
850	34	864.0	635	635
900	36	914.0	673	673
950	38	965.0	711	711
1000	40	1016.0	749	749
1050	42	1067.0	762	762
1100	44	1118.0	813	813
1150	46	1168.0	851	851
1200	48	1219.0	889	889

對焊管件公差范圍

公稱尺寸   Nominal  Size		所有管件1)2) All Fittings		45°、90° 彎頭、三通、四通 45°&90° Elbows & Tees, Crosses	3D 彎頭  3D Radius Elbows	180 "   彎頭 Returns			管帽 Caps	異徑管 、翻邊短節 Reducers & Lap Joint Stub Ends	翻邊短節 Lap Joint  Stub Ends
DN	NPS	OD 3) 4)	ID 3)	A   B   C   M	A   B	O	K	U	E,  E1	H   F	G	R	t
15-65	1/2 -21/2	+1.6 -0.8	± 0.8	± 2	± 3	± 6	± 6	±  1	± 3	± 2	0     -1	0     -1	+1.6 0
80-90	3-31/2	± 1.6	± 1.6	± 2	± 3	± 6	± 6	±  1	± 3	± 2	0     -1	0     -1	+1.6 0
100	4	± 1.6	± 1.6	± 2	± 3	± 6	± 6	±  1	± 3	± 2	0     -1	0     -2	+1.6 0
125-200	5-8	+2.4 -1.6	± 1.6	± 2	± 3	± 6	± 6	±  1	± 6	± 2	0     -1	0     -2	+1.6 0
250-450	10-18	+4.0 -3.2	± 3.2	± 2	± 3	± 10	± 6	± 2	± 6	± 2	0     -2	0     -2	+3.2 0
500-600	20-24	+6.4 -4.8	± 4.8	± 2	± 3	± 10	± 6	± 2	± 6	± 2	0     -2	0     -2	+3.2 0
650-750	26-30	+6.4 -4.8	± 4.8	± 3	± 6	---	---	---	± 10	± 5	---	---	---
800-1200	32-48	+6.4 -4.8	± 4.8	± 5	± 6	---	---	---	± 10	± 5	---	---	---
1300-1500	52-60	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---
1600-1700	64-68	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---
1800-2000	72-80	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---

ASME B16.9標準還對管件的表面質量、壓力試驗等做出了要求。表面質量方面，管件的內外表面應光滑，不得存在裂紋、折疊、劃痕等缺陷；壓力試驗則要求管件在規定的壓力下進行水壓試驗或氣壓試驗，以檢驗其密封性和耐壓性能，確保管件在使用過程中不會出現泄漏等問題。

ASME B16.9 對焊三通的種類

ASME B16.9對焊三通根據不同的分類方式，可分為多種類型。按照材質劃分，主要有碳鋼、合金鋼和不銹鋼。

碳鋼材料具有良好的韌性和可焊性，價格相對較低，適用于一般的工業管道系統，如輸送水、蒸汽、油品等介質的管道；

化學成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Cr	Mo	Ni	Cu	Cb	V
ASTM A234 WPB	MIN		0.29			0.10
	MAX	0.30	1.06	0.050	0.058		0.40	0.15	0.40	0.40	/	0.08
ASTM A420 WPL6	MIN		0.50			0.15
	MAX	0.30	1.35	0.035	0.040	0.40	0.40	0.30	0.12	0.40	0.02	0.08

機械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	HARDNESS
ASTM A234 WPB	415 min	240 min	22 min	197 max
ASTM A420 WPL6	415-655	240 min	30min

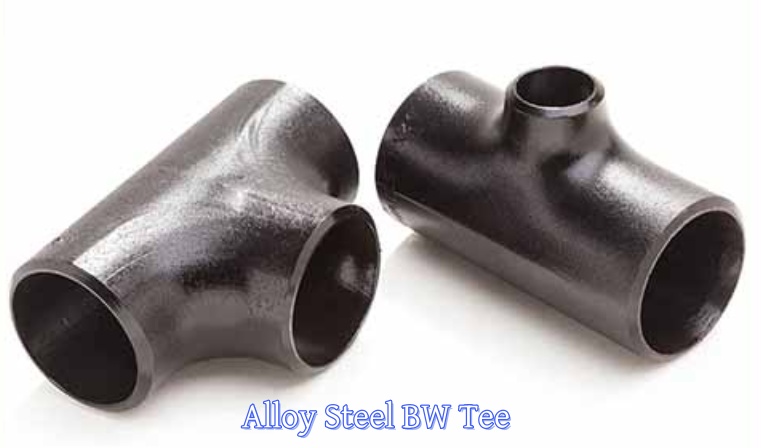

合金材料則通過加入鉻、鎳、鉬等合金元素，提高了ASME B16.9對焊三通的強度、硬度、耐腐蝕性等性能，適用于高壓、高溫、腐蝕性較強的工作環境，如石油化工行業中的高壓加氫管道、電力行業中的高溫蒸汽管道等；

化學成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Cr	Mo
ASTM A234 WP12	MIN	0.050	0.30				0.80	0.440
	MAX	0.200	0.80	0.045	0.045	0.60	1.25	0.650
ASTM A234 WP11 CL1	MIN	0.050	0.30			0.50	1.00	0.440
	MAX	0.150	0.60	0.030	0.030	1.00	1.50	0.660
ASTM A234 WP22 CL1,CL3	MIN	0.050	0.30				1.90	0.870
	MAX	0.150	0.60	0.040	0.040	0.50	2.60	1.130

機械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %
ASTM A234 WP11 CL1	415 min	205 min	30min
ASTM A234 WP12 CL1	415 min	220min	30min
ASTM A234 WP12 CL2	485 min	275 min	30min
ASTM A234 WP22 CL1	415 min	205 min	30min
ASTM A234 WP22 CL3	520min	310min	30min

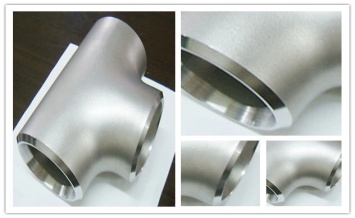

不銹鋼對焊三通具有優異的耐腐蝕性和美觀的表面，適用于輸送腐蝕性介質的管道，如化工行業中的酸堿溶液輸送管道、食品醫藥行業中的衛生級管道等。

化學成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Ni	Cr
ASTM A403 WP304	MIN						8.0	18.0
	MAX	0.08	2.00	0.045	0.030	1.00	11.0	20.0
ASTM A403 WP304L	MIN						8.0	18.0
	MAX	0.03	2.00	0.045	0.030	1.00	11.0	20.0

機械性能

MATERIAL	ASTM A403 WP304	ASTM A403 WP304L
T.S (MPA)	515 min	485 min
Y.S (MPA)	205 min	170 min
EL %	28 min	28 min

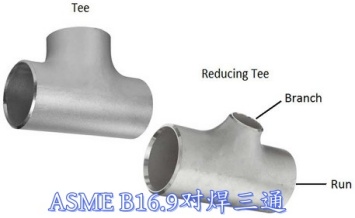

按照支管與主管的口徑比例劃分，ASME B16.9對焊三通可分為等徑三通和異徑三通。

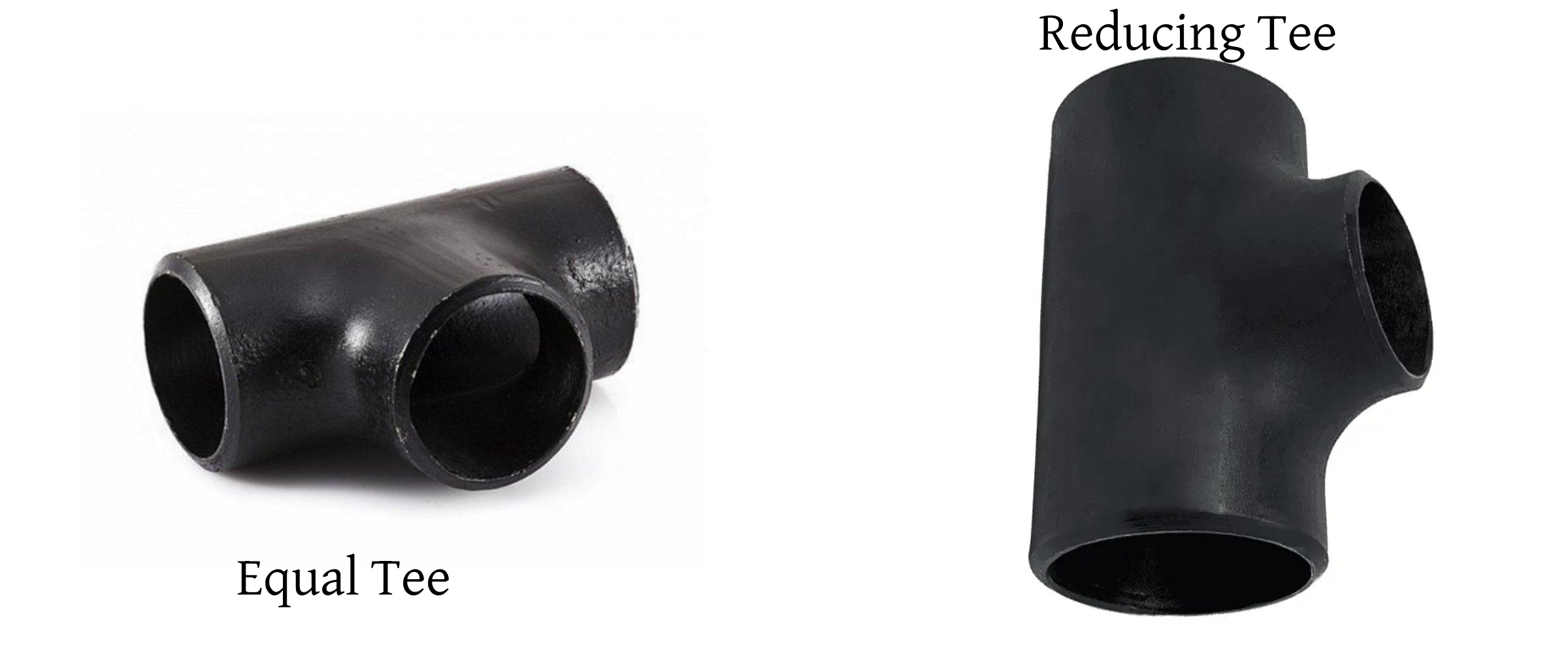

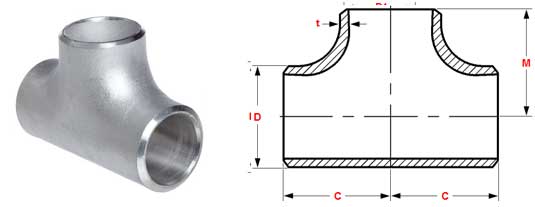

等徑三通的三個開口口徑相同，適用于三條相同口徑管道的連接，實現介質的等徑分流或合流；

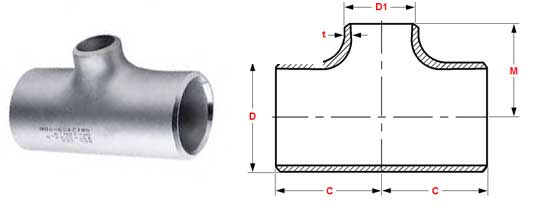

異徑三通則是支管口徑與主管口徑不同，它能夠滿足不同口徑管道之間的連接需求，在管道系統中實現介質的變徑分流或合流，提高管道系統的靈活性和適應性。

制造工藝

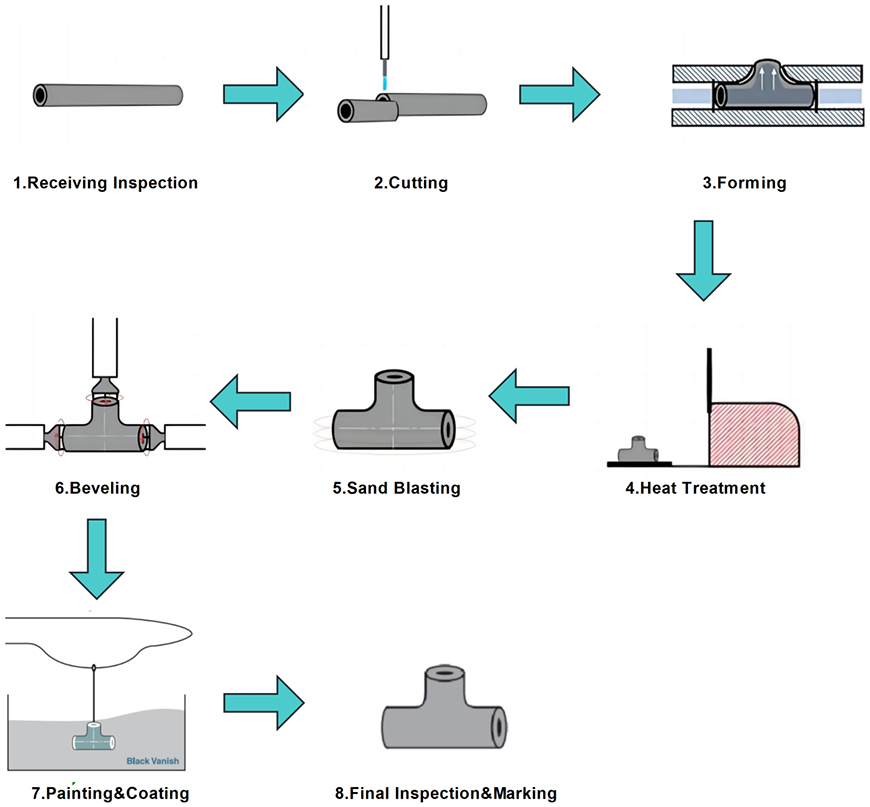

ASME B16.9對焊三通的制造工藝復雜且嚴謹，主要包括以下幾個關鍵環節：

原材料

根據產品的材質要求，選擇符合 ASME B16.9標準的優質鋼材作為原材料。原材料需要經過嚴格的檢驗，包括化學成分分析、力學性能測試等，確保其質量符合標準規定。只有合格的原材料才能進入后續的生產環節，從源頭保證產品質量。

加工成型

通過液壓脹形將一根與三通主管等徑的管材中間部位放入液壓成形模具中，通過向管坯內注入超高壓液體，同時在管坯兩端施加軸向推力進行補料。在液體壓力和軸向推力的共同作用下，管坯金屬向模具型腔（支管方向）流動，最終形成三通毛坯。三通毛坯還需要進行初步的清理，去除表面的氧化皮和雜質。

熱處理

為了消除鍛造過程中產生的內應力，改善三通的力學性能，需要對鍛造后的三通毛坯進行熱處理。熱處理工藝根據不同的材質而定，通常包括加熱、保溫和冷卻三個階段。在熱處理過程中，需要精確控制加熱溫度、保溫時間和冷卻速度，以確保三通能夠達到預期的力學性能指標，如硬度、強度、韌性等。

機械加工

經過熱處理后的三通毛坯需要進行機械加工，以達到標準規定的尺寸和精度要求。機械加工主要包括車削、銑削、鉆孔等工序，通過這些工序加工出三通的各個開口、端面、內外表面等部位，確保三通的尺寸公差、表面粗糙度等符合 ASME B16.9 標準的規定。

檢驗檢測

在 ASME B16.9對焊三通的生產過程中，檢驗檢測貫穿始終。除了原材料檢驗、鍛造過程中的中間檢驗、熱處理后的性能檢驗以及機械加工后的尺寸檢驗外，成品還需要進行最終的檢驗檢測，包括外觀檢驗、尺寸復核、壓力試驗、無損檢測等。

對焊三通的特點和優勢

ASME B16.9對焊三通具有諸多顯著特點。

首先，質量可靠是其核心特點之一。由于嚴格遵循 ASME B16.9標準進行生產制造，從原材料的選擇到生產工藝的控制，再到產品的檢驗檢測，都有嚴格的規范和要求，確保每一件產品都符合高質量標準，能夠在各種惡劣的工作環境下穩定運行，降低管道系統的故障風險。

其次，性能優異。ASME B16.9對焊三通具有較高的強度和剛度，能夠承受較大的壓力和溫度變化，在長期使用過程中不易發生變形或損壞。同時，其良好的密封性能夠有效防止介質泄漏，保障管道系統的安全運行，減少因泄漏造成的經濟損失和環境危害。

另外，通用性強。該標準下的對焊三通規格齊全，能夠滿足不同管道系統的需求，并且在全球范圍內得到廣泛認可和應用，便于不同國家和地區之間的管道工程合作與交流，降低了因標準不統一而帶來的麻煩和成本。

應用范圍

ASME B16.9對焊三通憑借其卓越的性能和可靠的質量，應用范圍十分廣泛，涵蓋了多個重要行業：

石油化工行業

電力能源行業

冶金行業

船舶制造行業

城市基礎設施建設

選擇我們

嚴格質控：從原料采購到產品交付，全流程把控ASME B16.9對焊管件的質量，每批產品多輪檢測，確保符合國際標準。

定制服務：可根據客戶需求，定制特殊尺寸、壁厚等級、材料的對焊管件。

快速交付：常見規格對焊管件庫存充足，保障訂單準時交付，滿足緊急需求。

專業售后：經驗豐富的業務團隊，為客戶提供專業的技術支持及問題解決方案。
