ASTM A105 承插管件的訂單
瀏覽數量: 22 作者: 本站編輯 發布時間: 2024-10-18 來源: 本站
["wechat","weibo","qzone","douban","email"]

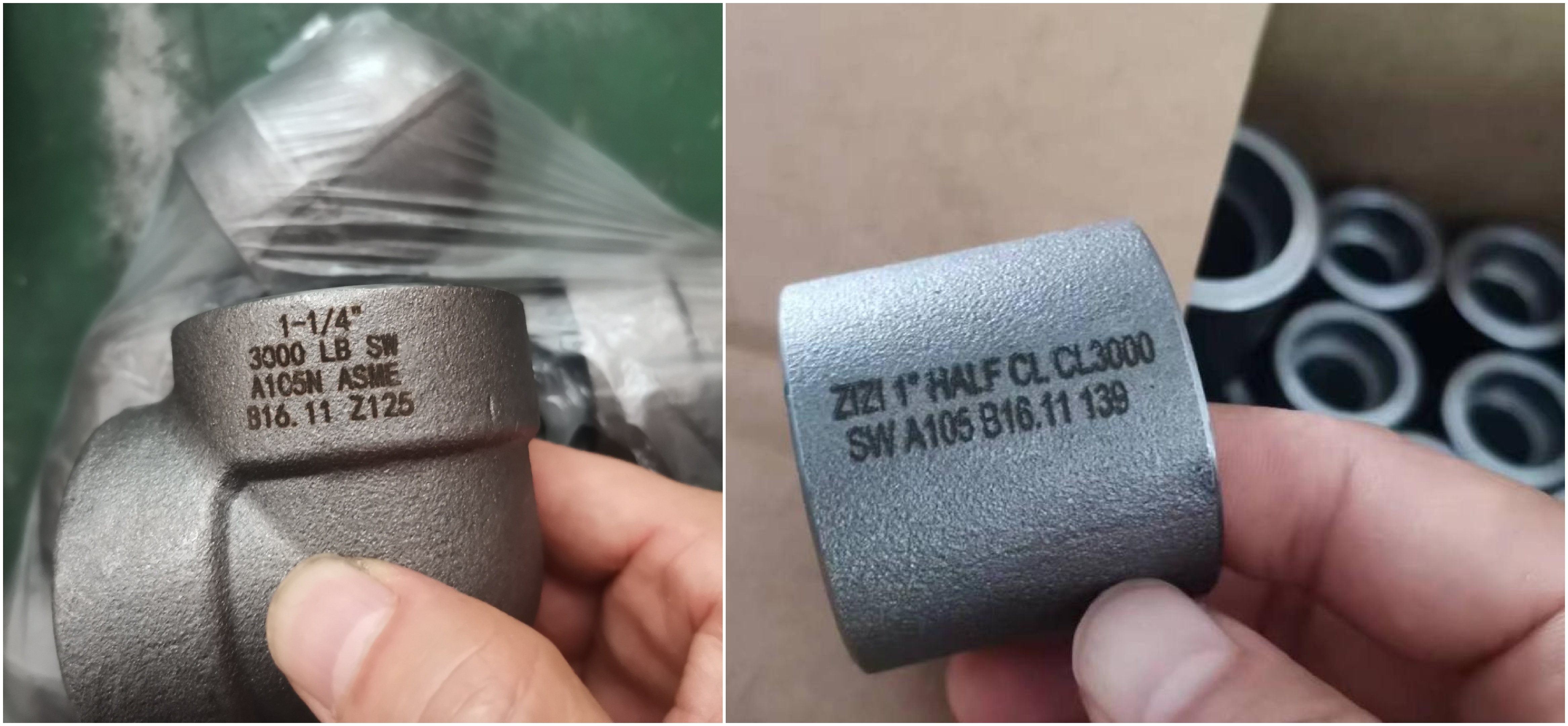

十月五號我們收到了來自摩洛哥客戶的送貨通知。這批訂單全部都是高壓鍛制承插管件,由于客戶下單時要的交貨時間比較緊急,為了給客戶提前交期,我們特別為客戶加快了生產進度。在收到客戶的發貨通知時,我們已經按要求完成了所有產品的生產與檢測,并馬上安排發貨事宜。全部訂單于六號早上發貨,隨后貨物于八號早上準時被接收。我們的高效率得到了客戶的感度認可,同時也踐行了我們公司的經營理念“去偽存真,服務至上”。
訂單明細
| ITEM | DESCRIPTION | 品名 | 尺寸 | 壓力 | 材質 | 標準 | 數量 | 單位 |
| 6 | SEAMLESS S.W EQUAL TEE ASME B16.11 CS | 承插等徑三通 | 1.1/2" | 6000 lb | ASTM A105 | ASME B16.11 | 50 | PCS |
| 7 | SEAMLESS S.W REDUCING TEE ASME B16.11 CS | 承插異徑三通 | 3"x3"x1.1/2" | 6000 lb | ASTM A105 | ASME B16.11 | 20 | PCS |
| 8 | SEAMLESS S.W REDUCING TEE ASME B16.11 CS | 承插異徑三通 | 2"x2"x1.1/2" | 6000 lb | ASTM A105 | ASME B16.11 | 20 | PCS |
| 9 | SEAMLESS S.W REDUCING TEE ASME B16.11 CS | 承插異徑三通 | 1.1/2"x1.1/2"x3/4" | 6000 lb | ASTM A105 | ASME B16.11 | 50 | PCS |
| 10 | SEAMLESS S.W REDUCING TEE ASME B16.11 CS | 承插異徑三通 | 1.1/2"x1.1/2"x3/4" | 3000 lb | ASTM A105 | ASME B16.11 | 50 | PCS |
| 11 | SEAMLESS S.W 90° ELBOW ASME B16.11 CS | 90度承插彎頭 | 1.1/2" | 6000 lb | ASTM A105 | ASME B16.11 | 50 | PCS |
| 12 | SEAMLESS S.W 45° ELBOW ASME B16.11 CS | 45度承插彎頭 | 1.1/2" | 6000 lb | ASTM A105 | ASME B16.11 | 50 | PCS |
| 13 | SEAMLESS S.W 90° ELBOW ASME B16.11 CS | 90度承插彎頭 | 1.1/2" | 3000 lb | ASTM A105 | ASME B16.11 | 50 | PCS |
| 14 | SEAMLESS S.W EQUAL TEE ASME B16.11 CS | 承插等徑三通 | 1/2" | 3000 lb | ASTM A105 | ASME B16.11 | 100 | PCS |
| 15 | SEAMLESS S.W 90° ELBOW ASME B16.11 CS | 90度承插彎頭 | 1/2" | 3000 lb | ASTM A105 | ASME B16.11 | 100 | PCS |
| 16 | SEAMLESS S.W 45° ELBOW ASME B16.11 CS | 45度承插彎頭 | 3/4" | 3000 lb | ASTM A105 | ASME B16.11 | 100 | PCS |
| 17 | SEAMLESS S.W 90° ELBOW ASME B16.11 CS | 90度承插彎頭 | 3/4" | 3000 lb | ASTM A105 | ASME B16.11 | 100 | PCS |
| 18 | SEAMLESS S.W 90° ELBOW ASME B16.11 CS | 90度承插彎頭 | 1.1/4" | 3000 lb | ASTM A105 | ASME B16.11 | 50 | PCS |
| 19 | SEAMLESS S.W 90° ELBOW ASME B16.11 CS | 90度承插彎頭 | 1" | 3000 lb | ASTM A105 | ASME B16.11 | 50 | PCS |
| 20 | SEAMLESS S.W COUPLING ASME B16.11 CS | 承插管箍 | 1.1/2" | 6000 lb | ASTM A105 | ASME B16.11 | 50 | PCS |
| 21 | SEAMLESS S.W COUPLING ASME B16.11 CS | 承插管箍 | 1/2" | 3000 lb | ASTM A105 | ASME B16.11 | 100 | PCS |
| 22 | SEAMLESS S.W COUPLING ASME B16.11 CS | 承插管箍 | 3/4" | 3000 lb | ASTM A105 | ASME B16.11 | 100 | PCS |
| 23 | SEAMLESS S.W. COUPLING REDUCING ASME B16.11 CS | 承插異徑管箍 | 1.1/2"-3/4" | 3000 lb | ASTM A105 | ASME B16.11 | 50 | PCS |
| 24 | SEAMLESS S.W COUPLING ASME B16.11 CS | 承插管箍 | 1.1/4" | 3000 lb | ASTM A105 | ASME B16.11 | 50 | PCS |
| 25 | SEAMLESS S.W COUPLING ASME B16.11 CS | 承插管箍 | 1" | 3000 lb | ASTM A105 | ASME B16.11 | 50 | PCS |
| 26 | SEAMLESS S.W. COUPLING REDUCING ASME B16.11 CS | 承插管箍 | 2"-1.1/2" | 6000 lb | ASTM A105 | ASME B16.11 | 20 | PCS |
| TOTAL | 1260 | PCS |

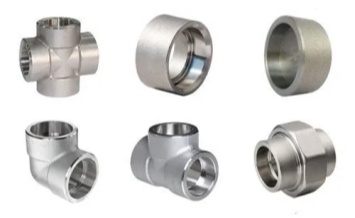

什么是ASTM A105 承插管件
碳鋼承插管件是一種常用的管件類型,碳鋼承插管件是以碳鋼為主要材質制成的管件,用于管道系統中的連接。承插式結構是其主要特征。它由承口和插口兩部分組成,插口端插入承口端,通過密封材料(如石棉水泥、橡膠密封圈等)來實現密封連接。這種結構在管道安裝時相對方便,不需要復雜的焊接設備,尤其適用于一些不便于焊接或者對管道連接靈活性要求較高的場合。
承插管件的規格
Size: | 1/4″ to 4″ ( DN6 to DN100) |
Pressure Rating: | Class 3000, 6000, 9000 LBS |
Standard: | ASME 16.11 - Socket Welding and Threaded Forged Fittings MSS SP-79 - Socket Welding Reducer Inserts MSS SP-83 - Socket Weld Union MSS SP-95 - Swage(d) Nipples and Bull Plugs BS 3799 - Specification for Steel Pipe Fittings |
Type: | socket weld elbow, tee, cross, cap, coupling, boss, lateral, reducer insert and union. |
Material: | ASTM A105, A350 LF2/LF3, A182 F5, F9, F11, F12, F22, F91, F304/304L, F316/316L, F317, F310S, F321, F347, F904. |
碳鋼承插管件的材質
碳鋼承插管件常用的材質有普碳鋼ASTM A105和ASTM A694/SA694兩種。
在ASTM A105 承插管件中的錳含量一般在0.60% - 1.05%。錳在碳鋼中主要起脫氧和脫硫的作用,同時也能提高鋼材的強度和韌性。它可以與硫形成硫化錳(MnS),減少硫?qū)︿摬臒岽嘈缘挠绊憽?/span>
硅含量在0.10% - 0.35%之間。硅是一種有效的脫氧劑,能增加鋼材的強度。有助于提高管件的整體強度,并且在鑄造過程中可以改善鋼液的流動性,有利于管件的成型。
化學成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Cu | Ni | Cr | Mo | V |
ASTM A105 | MIN |
| 0.60 |
|
| 0.10 |
|
|
|
|
|
MAX | 0.35 | 1.05 | 0.035 | 0.040 | 0.35 | 0.40 | 0.40 | 0.30 | 0.12 | 0.08 |
機械性能
ASTM A105 承插管件的抗拉強度一般要求不低于485MPa。抗拉強度是指材料在拉伸過程中,在斷裂前所能承受的應力區間。這一性能指標對于管件在承受拉力作用時的可靠性至關重要。
碳鋼承插管件的伸長率一般要求不低于22%。伸長率是衡量材料塑性變形能力的指標,它反映了管件在斷裂前能夠發生的塑性變形程度。較高的伸長率意味著管件在受到外力作用時,有較好的變形能力而不會突然斷裂。
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | R/A % | HARDNESS |
ASTM A105 | 485 min | 250 min | 22 min | 30 min | 197 max |

ASTM A694 是一種關于高壓傳輸設備用鍛造碳鋼和合金鋼管件的標準。它涵蓋了一系列用于石油、天然氣以及其他高壓流體輸送管道系統中的承插管件等相關產品。這些管件在高壓環境下承擔著連接管道、改變流向、調節流量等重要功能。該標準的目的是確保在高壓管道系統中使用的管件具有合適的化學成分、機械性能和尺寸精度等,以保證管道系統的安全性、可靠性和高效性。
化學成分
Specification | Grade | Heat or Product | C | Mn | P | S | Si |
ASTM A694 / ASTM SA694 | F42, F46, F52, F56, F60, F65 | Heat Analysis | 0.26 max | 1.40 max | 0.025 max | 0.025 max | 0.15-0.35 |
ASTM A694 / ASTM SA694 | F42, F46, F52, F56, F60, F65 | Product Analysis | 0.265 max | 1.44 max | 0.030 max | 0.030 max | 0.10-0.40 |
機械性能
Specification & Grade | Tensile Strength min, psi [MPa] | Yield Strength min, psi [MPa] | Elongation in 2'. or 50 mm, min, %: |
ASTM A694 F42 / ASME SA694 F42 | min 60 000 [415] | min 42 000 [290] | 20 |
ASTM A694 F46 / ASME SA694 F46 | min 60 000 [415] | min 46 000 [315] | 20 |
ASTM A694 F52 / ASME SA694 F52 | min 66 000 [455] | min 52 000 [360] | 20 |
ASTM A694 F56 / ASME SA694 F56 | min 68 000 [470] | min 56 000 [385] | 20 |
ASTM A694 F60 / ASME SA694 F60 | min 75 000 [515] | min 60 000 [415] | 20 |
ASTM A694 F65 / ASME SA694 F65 | min 77 000 [530] | min 65 000 [450] | 20 |
承插管件的檢驗
承插管件的檢測根據不同種類有不同的檢測標準,首先承口深度、插口長度等尺寸必須滿足相關標準規定。測量管件的外徑、內徑等尺寸,其偏差應在允許范圍內。如果是彎頭、三通等有角度要求的管件,角度偏差要符合標準。對于公稱直徑較?。ㄈ鏒N50以下)的承插管件,內徑偏差可能控制在±0.5mm左右;而對于公稱直徑較大(如DN200及以上)的管件,由于制造和安裝的公差累積效應相對較大,內徑偏差可能允許在±1.5mm以內。

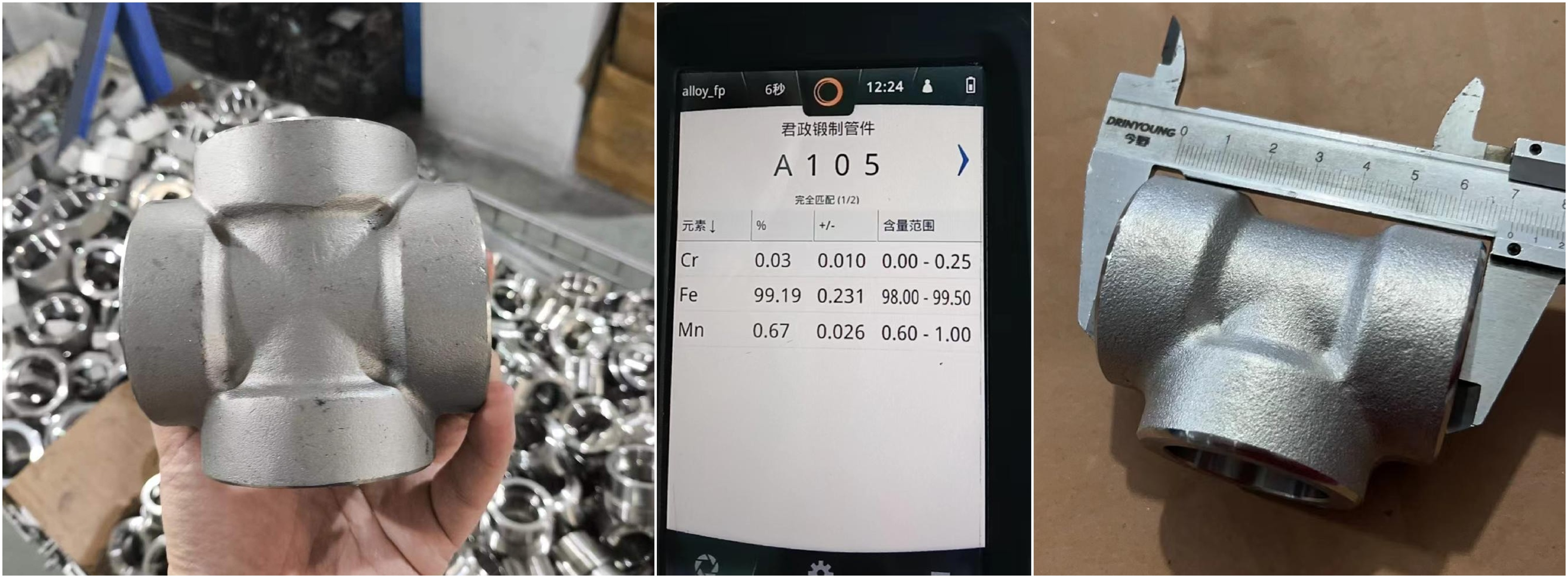

確定承插管件的材質是否符合要求,需要進行化學成分分析。例如,對于碳鋼承插管件,要檢查其中碳、硅、錳、硫、磷等元素的含量是否在規定范圍內。通過光譜分析等方法,可以準確測定各種元素的含量。如果硫、磷含量過高,可能會降低管件的韌性和可焊性。下圖為ASTM A105承插管件的光譜檢測圖,其中錳的含量為0.67符合正常范圍0.6-1.0之間。
