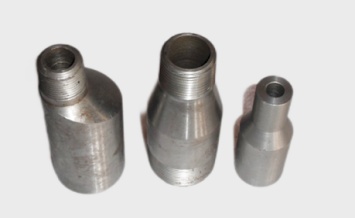

ASTM A350 LF2 異徑短節

ASTM A350 LF2 異徑短節憑借其卓越的低溫韌性、優異的力學性能和可靠的焊接特性，已成為低溫環境下管道連接優先選擇的材料。在石油化工、液化天然氣(LNG)和低溫工業管道系統中，異徑短節（Swage Nipple）作為連接不同管徑的關鍵部件，其材料性能直接關系到整個管道系統的安全性和可靠性。

什么是異徑短節？

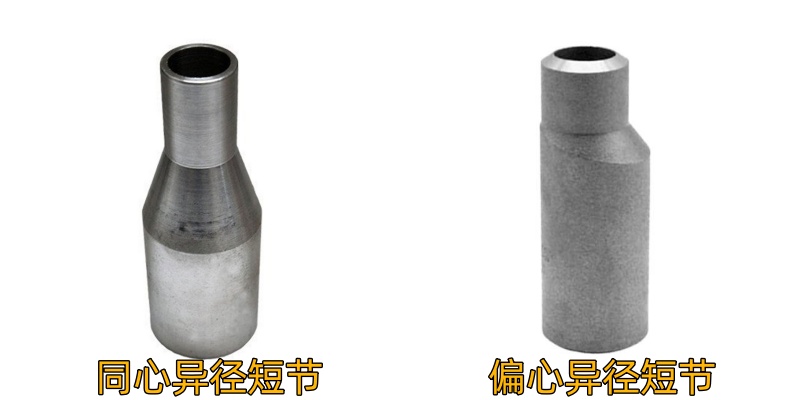

異徑短節（Swage Nipple）是一種管道配件，通常用于連接兩根不同直徑的管道，主要起到改變管道直徑的作用。ASTM A350 LF2 異徑短節是一個過渡管件，能夠?qū)⒋笾睆焦艿肋B接到小直徑管道，或者在管道系統中進行合理的尺寸過渡。異徑短節分為同心異徑短節和偏心異徑短節兩種：

同心異徑短節：

特點：變徑部位中心線對齊，呈對稱的錐形過渡。

優勢：流體阻力小，流動平穩，避免湍流。

應用：垂直管道或需要對稱流場的場合。

偏心異徑短節：

特點：一側平直（底部或頂部偏心），另一側傾斜過渡。

優勢：防止水平管道積液（用于泵入口、氣體管線）。

應用：水平管道或需排液/排氣的工況。

同心異徑短節 VS 偏心異徑短節

對比項	同心異徑短節	偏心異徑短節
結構特點	中心線對齊，對稱錐形過渡	一側平直（頂部或底部），另一側傾斜過渡
流體特性	流動平穩，阻力小，無流動死角	可防積液（底部平直）或防氣囊（頂部平直）
安裝方向	適合垂直管道	適合水平管道
典型應用	泵出口、儀表管線、垂直管道變徑	泵入口（防積液）、蒸汽管線（防氣囊）
壓力損失	較小	略大于同心型（因非對稱結構）
加工難度	較低（對稱結構）	較高（需保證平直側精度）
成本	相對較低	相對較高

ASTM A350 LF2 異徑短節端口形式

兩端平口 Plain Both Ends

大端平口 Plain Big End

小端平口 Plain Small End

一端平口 Plain One End

兩端螺紋 Thread Both Ends

大端螺紋 Thread Big End

小端螺紋 Thread Small End

一端螺紋 Thread One End

兩端坡口 Bevel Both Ends

大端坡口 Bevel Big End

小端坡口 Bevel Small End

一端坡口 Bevel One End

ASTM A350 LF2 異徑短節材質分析：

ASTM A350 LF2 是一種低溫碳鋼鍛件材料，屬于美標（ASTM/ASME）體系中的低合金鋼，專為需要缺口韌性測試的管道部件設計，如法蘭、閥門、管件等。其主要特點是優異的低溫沖擊韌性，適用于-46℃及以下的低溫環境。

化學成分：

CHEMICAL	LIMITS	C	Mn	P	S	Si	Cu	Ni	Cr	Mo	V	Nb
ASTM A350 LF2	MIN		0.60			0.15
	MAX	0.30	1.35	0.035	0.040	0.35	0.40	0.40	0.30	0.12	0.08	0.02

機械性能：

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	R/A %	HARDNESS
ASTM A350 LF2	485-655	250 min	22 min	30 min	197 max

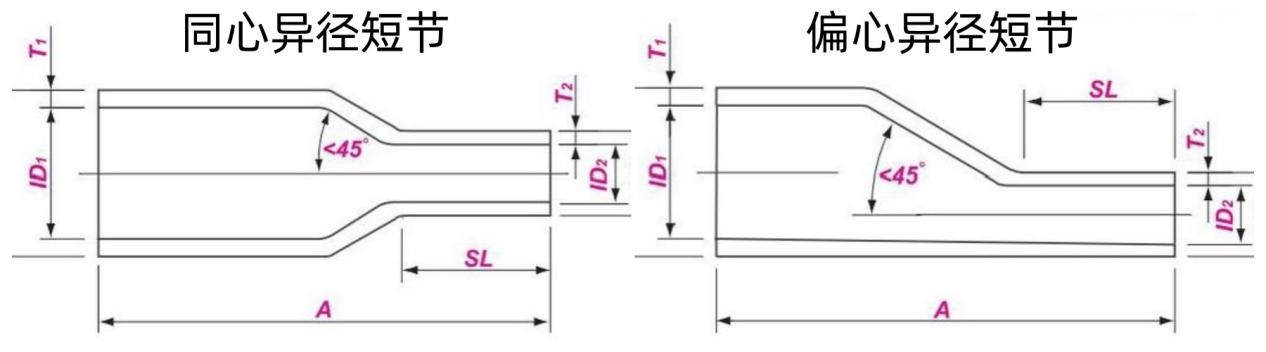

ASME B16.11 異徑短節尺寸:

公稱尺寸 Nominal  Size		端部外徑 OD at End	小端長度 Length of Small End	端面至 端面 End to End
DN	NPS	OD X OD	SL min	A
8×6	1/4×1/8	13.7×10.3	20	57
10×6   10×8	3/8×1/8 3/8×1/4	17.1×10.3 17.1×13.7	20 20	64
15×6 15×8 15×10	1/2×1/8 1/2×1/4 1/2×3/8	21.3×10.3 21.3×13.7 21.3×17.1	20 20 20	70
20×6  20×8 20×10 20×15	3/4×1/8 3/4×1/4 3/4×3/8 3/4×1/2	26.7×10.3  26.7×13.7 26.7×17.1 26.7×21.3	20 20 22 22	76
25×6  25×8 25×10 25×15 25×20	1×1/8 1×1/4 1×3/8 1×1/2 1×3/4	33.4×10.3 33.4×13.7 33.4×17.1 33.4×21.3 33.4×26.7	20 20 22 22 22	89
32×6 32×8 32×10 32×15 32×20 32×25	11/4×1/8 11/4×1/4 11/4×3/8 11/4×1/2 11/4×3/4  11/4×1	42.2×10.3 42.2×13.7 42.2×17.1 42.2×21.3 42.2×26.7 42.2×33.4	20 20 22 22 25 25	102
40×6 40×8 40×10 40×15 40×20 40×25 40×32	11/2×1/8 11/2×1/4 11/2×3/8 11/2×1/2 11/2×3/4 11/2×1 11/2×11/4	48.3×10.3 48.3×13.7 48.3×17.1 48.3×21.3 48.3×26.7 48.3×33.4 48.3×42.2	20 20 22 25 25 25 25	114
50×6 50×8 50×10 50×15 50×20 50×25 50×32 50×40	2×1/8 2×1/4 2×3/8 2×1/2 2×3/4 2×1 2×11/4 2×11/2	60.3×10.3 60.3×13.7 60.3×17.1 60.3×21.3 60.3×26.7 60.3×33.4 60.3×42.2 60.3×48.3	20 22 22 25 30 30 30 30	165

應用領域：

同心異徑短節：

?垂直管道系統：用于泵出口、儀表管線等需要對稱流場的情況，減少流體阻力。

?化工與石油行業：適用于無積液要求的變徑連接，如反應器、分離器等設備接口。

?LNG（液化天然氣）儲運：用于垂直管道變徑，確保介質流動平穩，減少壓力損失。

偏心異徑短節：

?泵入口管道（底部平直型）：防止液體介質積聚，減少氣蝕風險，常見于離心泵、消防水泵系統。

?蒸汽與氣體管道（頂部平直型）：避免氣囊形成，確保氣體順暢流動，適用于鍋爐、暖通系統。

?LNG卸料管道：用于水平管道連接，防止積液導致密封面損壞，提高安全性。
