在工業管道系統的建設與維護中,法蘭作為關鍵的連接部件,其質量與性能直接影響到整個系統的安全穩定運行。而 EN1092-1 Type 05 盲板法蘭憑借著嚴格的標準規范、卓越的性能特點,在眾多法蘭產品中脫穎而出,成為了工業領域中備受青睞的選擇。本文將從 EN1092 標準體系入手,全面解析 EN1092-1 Type 05 盲板法蘭的相關知識,助力您深入了解這一優質產品。
一、EN1092 標準體系介紹
EN1092 標準體系是歐洲標準化委員會(CEN)制定的關于法蘭及其連接件的一系列標準,該體系涵蓋了多種類型的法蘭產品,為歐洲乃至全球范圍內的工業管道系統提供了統一的技術規范和質量標準。
EN1092 標準體系主要包含以下幾個系列標準,每個系列標準對應著不同類型的產品:
EN1092-1:該系列標準主要針對的是鋼制法蘭(Steel Flanges),詳細規定了鋼制法蘭的類型、參數、尺寸、材料要求、制造工藝、檢驗方法以及標記等內容,是鋼制法蘭生產和應用過程中的重要依據。
EN1092-2:此系列標準聚焦于鑄鐵法蘭(Cast Iron Flanges),對鑄鐵法蘭的各項技術指標,如結構形式、尺寸公差、材料性能、壓力等級以及試驗方法等都做出了明確規定,確保鑄鐵法蘭在工業應用中的安全性和可靠性。
EN1092-3:該系列標準針對的是銅合金法蘭(Copper Alloy Flanges),涵蓋了銅合金法蘭的設計、制造、檢驗等方面的要求,適用于不同工況下銅合金法蘭的選用和安裝。
EN1092-4:專注于鋁合金法蘭(Aluminium Alloy Flanges)的設計規范,明確了法蘭的尺寸公差、壓力溫度等級以及連接密封標準,鋁合金重量輕,耐大氣腐蝕性好。此部分標準適用于重量要求苛刻、中低壓的場合,如航空航天、交通運輸和某些食品工業。
二、EN1092-1 標準包含的法蘭種類
EN1092-1 作為 EN1092 標準體系中針對鋼制法蘭的核心標準,包含了多種不同類型的法蘭,以滿足工業管道系統中不同連接需求。主要的法蘭種類如下:
| 類型編號 | 法蘭名稱 (中文) | 英文名稱 | 主要特點與用途 |
| Type 01 | 板式平焊法蘭 | Plate flange for welding | 是一個平板,通過雙面角焊縫連接到管子上。結構簡單,成本低,但承壓能力相對較低。 |
| Type 02 | 活套板式法蘭 (用于翻邊短節) | Loose plate flange for lap joint (Types 32-37) | 與一個翻邊短節(如 Type 33)或 lap joint stub end 配合使用。法蘭本身不接觸介質,可自由旋轉,便于螺栓孔對齊。常用于需要頻繁拆卸的系統。 |
| Type 04 | 活套板式法蘭 (用于焊頸翻邊短節) | Loose plate flange for weld-neck collar (Type 34) | 專門與 Type 34(對焊頸翻邊短節)配合使用的活套法蘭。 |
| Type 05 | 盲板法蘭 | Blind flange | 沒有中心孔,用于封閉管道、閥門或設備的端口,以便于未來擴展、檢修或進行壓力測試。 |
| Type 11 | 對焊法蘭 | Weld-neck flange | 性能良好、應用最廣的高壓法蘭。具有錐形長頸,與管道對焊連接。能有效降低應力集中,強度高,適用于高溫、高壓及交變載荷的苛刻工況。 |
| Type 12 | 帶頸平焊法蘭 | Hubbed slip-on flange for welding | 帶有一個短頸,可以通過角焊縫內外焊接。比板式法蘭強度好,比對焊頸法蘭安裝方便,但承壓能力介于兩者之間。 |
| Type 13 | 帶頸螺紋法蘭 | Hubbed threaded flange | 法蘭內孔帶有螺紋,可與外螺紋管道直接擰接。無需焊接,常用于不允許焊接(如易燃易爆現場)或鍍鋅管道等場合。承壓能力受螺紋強度限制。 |
| Type 21 | 整體法蘭 | Integral flange | 法蘭與設備、閥門或泵體作為一個整體被鑄造或鍛造成型。其性能取決于本體材料,常用于泵、閥等設備接口。 |
| Type 32 | 對焊板式翻邊短節 | Weld-on plate collar | 本身不是一個完整的法蘭,而是一個可以與 Type 02 活套法蘭配合使用的翻邊短節。 |
| Type 33 | 翻邊管端 | Lapped end pipe | 將管端直接翻邊成型,與活套法蘭配合使用。成本低,但翻邊處的厚度會減薄,承壓能力有限。 |
| Type 34 | 對焊頸翻邊短節 | Weld-neck collar | 本身不是一個完整的法蘭,而是一個帶頸的翻邊短節,與 Type 04 活套法蘭配合使用。它提供比對焊板式翻邊短節更好的性能。 |
| Type 35 | 焊接頸 | Welding neck | 類似于一個短的對焊頸,用于特定的連接場合。 |
| Type 36 | 長頸壓制翻邊短節 | Pressed collar with long neck | 通過壓制工藝制造的長頸翻邊短節,與活套法蘭配合使用。 |
| Type 37 | 壓制翻邊短節 | Pressed collar | 通過壓制工藝制造的翻邊短節,與活套法蘭配合使用。 |
三、EN1092-1 Type 05 盲板法蘭(BL Flange)
1、Type 05 法蘭的定義

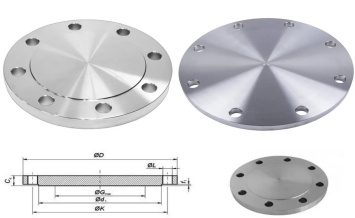

在 EN1092-1 標準中,Type 05 所對應的法蘭類型就是盲板法蘭,也常被稱為法蘭蓋。它是一種特殊的法蘭,與其他帶有孔眼用于管道連接的法蘭不同,盲板法蘭的中心沒有孔,整體呈圓盤狀,通過螺栓與管道端部的其他法蘭連接,實現對管道端部的密封封堵。
2、盲板法蘭的作用
盲板法蘭在工業管道系統中有著不可或缺的作用,主要體現在以下幾個方面:
管道封堵:這是盲板法蘭最主要的作用。在管道系統施工過程中,對于暫時不使用的管道端部,或者在管道檢修、維護時,需要將部分管道與系統隔離,此時盲板法蘭就可以用來封堵管道端部,防止介質泄漏或外界雜質進入管道內部。
便于檢修維護:當管道系統中的設備需要進行檢修、更換或清洗時,通過安裝盲板法蘭可以將待檢修設備與其他運行部分的管道隔離,確保檢修人員的安全,同時避免介質對檢修工作造成干擾。
系統調試:在新的管道系統投入運行前,需要進行系統調試和壓力試驗。盲板法蘭可以用于封堵管道的某些端口,使系統形成一個封閉的空間,便于進行壓力試驗,檢測管道系統的密封性能和承壓能力。
3、盲板法蘭的特點
密封性能優良:盲板法蘭的密封面經過精密加工,能夠與墊片緊密貼合,有效阻止介質泄漏。常見的密封面類型有平面(FF)、突面(RF)、凹凸面(MFM)等,可根據不同的介質特性和壓力等級選擇合適的密封面類型。
結構簡單,安裝方便:盲板法蘭的結構相對簡單,重量較輕,安裝時只需通過螺栓將其與管道端部的法蘭連接固定即可,不需要復雜的焊接工藝,大大提高了安裝效率。
承受壓力和溫度范圍廣:EN1092-1 Type 05 盲板法蘭采用優質的鋼材制造,經過嚴格的熱處理工藝,具有較高的強度和韌性,能夠承受較高的壓力和溫度。根據不同的材料和壓力等級,其適用的壓力范圍可從低壓到高壓,溫度范圍可從低溫到高溫,滿足不同工業領域的應用需求。
通用性強:盲板法蘭按照 EN1092-1 標準進行生產制造,具有統一的尺寸規格和連接方式,能夠與符合同一標準的其他法蘭產品配套使用,通用性強,便于在不同的管道系統中互換和替換。
4、尺寸參數
EN1092-1 Type 05 盲板法蘭的尺寸和重量嚴格按照標準規定進行設計和制造,確保其與其他法蘭產品的兼容性和互換性。以下將對其主要的尺寸參數和重量特點進行介紹。

公稱直徑(DN):公稱直徑是盲板法蘭的重要尺寸參數之一,用于表示法蘭的規格大小。EN1092-1 Type 05 盲板法蘭的公稱直徑范圍廣泛,從 DN10 一直到 DN4000,能夠滿足不同管徑管道系統的封堵需求。公稱直徑的數值并不等于盲板法蘭的實際外徑或內徑,而是一個名義上的尺寸,用于標識法蘭的規格。
公稱壓力(PN):公稱壓力表示盲板法蘭在一定溫度下能夠承受的工作壓力。EN1092-1 Type 05 盲板法蘭的公稱壓力等級主要有 PN2.5、PN6、PN10、PN16、PN25、PN40、PN63、PN100 等。不同公稱壓力等級的盲板法蘭,其法蘭厚度、螺栓孔徑、螺栓數量等尺寸參數也會有所不同,以確保在相應的壓力等級下能夠安全可靠地工作。

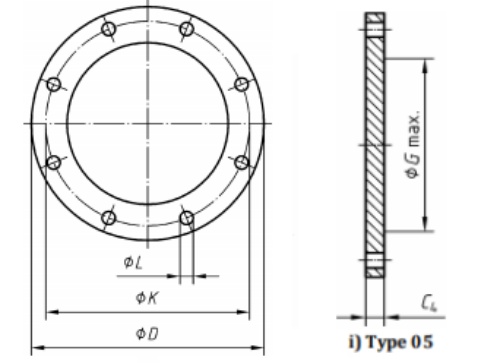

法蘭外徑(D):法蘭外徑是指盲板法蘭圓盤的直徑,它決定了法蘭的整體尺寸大小。根據公稱直徑和公稱壓力的不同,EN1092-1 Type 05 盲板法蘭的外徑尺寸也會有所差異。
螺栓中心圓直徑(K):螺栓中心圓直徑是指盲板法蘭上螺栓孔中心所形成的圓的直徑。這個尺寸參數非常重要,它直接影響到盲板法蘭與其他法蘭連接時螺栓的安裝位置和數量。
螺栓孔徑(L):螺栓孔徑是指盲板法蘭上用于安裝螺栓的孔的直徑。螺栓孔徑的大小需要與所選用的螺栓直徑相匹配,以確保螺栓能夠順利安裝并具有足夠的連接強度。通常情況下,螺栓孔徑比螺栓直徑大 1 - 2mm,例如對于 M16 的螺栓,對應的螺栓孔徑一般為 17mm。
法蘭厚度(C):法蘭厚度是指盲板法蘭圓盤的厚度,它直接關系到法蘭的強度和承載能力。隨著公稱直徑和公稱壓力的增大,法蘭厚度也會相應增加。
5、PN16 Type 05 盲板法蘭尺寸和重量參數
| DN | D | C | K | n | d | Bolt | W |
| 10 | 90 | 16 | 60 | 4 | 14 | M12 | 0.722 |
| 15 | 95 | 16 | 65 | 4 | 14 | M12 | 0.813 |
| 20 | 105 | 18 | 75 | 4 | 14 | M12 | 1.14 |
| 25 | 115 | 18 | 85 | 4 | 14 | M12 | 1.5 |
| 32 | 140 | 18 | 100 | 4 | 18 | M16 | 2.03 |
| 40 | 150 | 18 | 110 | 4 | 18 | M16 | 2.5 |
| 50 | 165 | 18 | 125 | 4 | 18 | M16 | 2.88 |
| 65 | 185 | 18 | 145 | 8 | 18 | M16 | 3.51 |
| 80 | 200 | 20 | 160 | 8 | 18 | M16 | 4.5 |
| 100 | 220 | 20 | 180 | 8 | 18 | M16 | 5.5 |
| 125 | 250 | 22 | 210 | 8 | 18 | M16 | 8 |
| 150 | 285 | 22 | 240 | 8 | 22 | M20 | 10.5 |
| 200 | 340 | 24 | 295 | 12 | 22 | M20 | 16.5 |
| 250 | 405 | 26 | 355 | 12 | 26 | M24 | 25 |
| 300 | 460 | 28 | 410 | 12 | 26 | M24 | 35 |
| 350 | 520 | 30 | 470 | 16 | 26 | M24 | 48 |
| 400 | 580 | 32 | 525 | 16 | 30 | M27 | 63.5 |
| 450 | 640 | 40 | 585 | 16 | 30 | M27 | 96.5 |
| 500 | 715 | 44 | 650 | 20 | 33 | M30 | 133 |
| 600 | 840 | 54 | 770 | 20 | 36 | M33 | 226 |
| 700 | 910 | 58 | 840 | 24 | 36 | M33 | 236 |
| 800 | 1025 | 62 | 950 | 24 | 39 | M36 | 325 |
| 900 | 1125 | 64 | 1050 | 28 | 39 | M36 | 437.5 |
| 1000 | 1255 | 68 | 1170 | 28 | 42 | M39 | 602 |
| 1200 | 1485 | - | 1390 | 32 | 48 | M45 | 999 |
需要注意的是,以上重量?jī)H為參考值,實際重量會因材料的化學成分、制造工藝以及尺寸公差等因素而略有差異。在實際應用中,如需準確的重量數據,可參考產品的詳細規格書或向生產廠家咨詢。
如您需要EN1092-1詳細標準,可點擊此連接下載。
四、EN1092-1 與 ASME B16.5 標準對比
EN1092-1 和 ASME B16.5 是目前國際上應用較為廣泛的兩大法蘭標準,分別由歐洲標準化委員會和美國機械工程師協會制定。這兩個標準在法蘭的設計、制造、檢驗等方面存在一定的差異,以下將從多個方面對它們進行對比分析。
1、適用范圍
EN1092-1:主要適用于歐洲地區,同時在全球范圍內也有一定的應用。該標準涵蓋的法蘭類型包括鋼制法蘭、鑄鐵法蘭、銅合金法蘭、非金屬法蘭等,適用的公稱直徑范圍較廣,從 DN10 到 DN4000,壓力等級從 PN2.5 到 PN400,能夠滿足不同工業領域的需求。
ASME B16.5:主要在美國及北美地區廣泛應用,同時在全球許多國家和地區也被認可和采用。該標準主要針對鋼制管法蘭和法蘭管件,適用的公稱直徑范圍相對較小,一般從 NPS 1/2(對應 DN15)到 NPS 24(對應 DN600),壓力等級從 Class 150 到 Class 2500,適用于中高壓管道系統。
2、壓力溫度等級表示方法
EN1092-1:采用公稱壓力(PN)來表示法蘭的壓力等級,公稱壓力的數值表示法蘭在基準溫度下(通常為 20℃)能夠承受的工作壓力。同時,標準中還給出了不同材料在不同溫度下的壓力溫度額定值,用戶可根據實際工作溫度對公稱壓力進行修正。
ASME B16.5:采用壓力等級(Class)來表示法蘭的壓力等級,壓力等級的數值并不直接表示法蘭的實際工作壓力,而是一個相對的壓力等級標識。該標準中針對不同的材料,給出了在不同溫度下對應的工作壓力,用戶需要根據材料和工作溫度來確定法蘭的實際允許工作壓力。
3、材料要求
EN1092-1:對法蘭材料的要求較為靈活,允許使用多種不同類型的鋼材,如EN 10222-2(高溫性能的鐵素體和馬氏體鋼)、EN 10222-3(低溫性能的鎳鋼)、EN 10222-4(高屈服強度的可焊細晶粒鋼)等,同時對材料的化學成分、力學性能、熱處理工藝等都做出了明確規定。標準中還列出了常用材料的牌號和對應的技術要求,方便用戶選擇。
ASME B16.5:同樣允許使用多種鋼材,但對材料的分類和要求更加細致。該標準將法蘭材料分為不同的組別,每組材料都有特定的化學成分和力學性能要求,并且對材料的制造工藝、檢驗方法等也有嚴格的規定。此外,ASME B16.5 標準還要求法蘭材料必須符合相應的 ASTM 材料標準,如 ASTM A 105碳鋼、ASTM A350LF2低溫鋼、ASTM A182 F304/F316不銹鋼等。
4、密封面類型

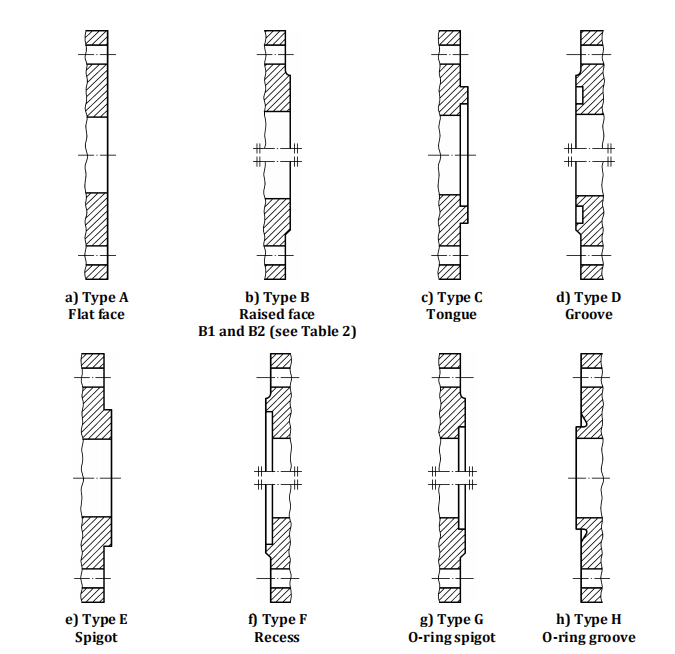

EN1092-1:

TYPE A:全平面(Flat Face),密封面為一個光滑的平面,適用于低壓、非易燃、非易爆及無毒介質的場合,結構簡單,安裝成本低。
TYPE B:突面(Raised Face),密封面略高于法蘭面,是工業應用中最廣泛的類型,結構簡單、安裝方便,適用于中低壓工況。
TYPE C:榫面(Tongue),是“榫槽面”配對中的凸起部分。必須與 D型(槽面) 配對使用。
TYPE D:槽面(Groove)是“榫槽面”配對中的凹槽部分。必須與 C型(榫面) 配對使用。
TYPE E:凸面(Spigot),是“凹凸面”配對中的凸出部分。必須與 F型(凹面) 配對使用。
TYPE F:凹面(Recess)是“凹凸面”配對中的凹陷部分。必須與 E型(凸面) 配對使用。
TYPE G:O型圈凸面(O-ring spigot)帶有一個專門用于容納O形密封圈的凸臺。必須與 H型(O型圈槽面) 或一個匹配的平面配對使用,實現金屬對金屬接觸與O形圈密封的結合。
TYPE H:O型圈槽面(O-ring groove)帶有一個專門用于容納O形密封圈的凹槽。必須與 G型(O型圈凸面) 配對使用。
ASME B16.5:密封面類型主要有全平面(FF)、突面(RF)、凹凸面(MFM)、榫槽面(TG)、環連接面(RJ)等。環連接面(RJ)密封面適用于高壓、高溫管道系統,具有優良的密封性能,在石油、化工、電站等領域得到了廣泛應用。
五、歐標法蘭的相關標準有那些
歐標法蘭作為歐洲地區廣泛使用的法蘭產品,其生產和應用遵循著一系列嚴格的標準規范。除了前面提到的 EN1092 標準體系外,還有以下一些與歐標法蘭相關的重要標準:
1、材料標準
EN10025 系列標準:該系列標準是關于結構鋼的標準,包括 EN10025 - 1、EN10025 - 2、EN10025 - 3、EN10025 - 4 等部分,規定了碳素結構鋼、低合金高強度結構鋼的化學成分、力學性能、交貨狀態等要求。歐標法蘭常用的 Q235 鋼、S235JR 鋼等就符合該系列標準的要求。
EN10216 系列標準:此系列標準針對的是壓力用途無縫鋼管,包括 EN10216-1、EN10216-EN10216-3 等部分,分別對非合金鋼管、合金鋼管、不銹鋼管的技術要求進行了規定。在歐標法蘭與管道連接時,若采用無縫鋼管,其材料需符合該系列標準的要求,以確保管道系統的整體質量和安全性。
EN10088 系列標準:該系列標準是關于不銹鋼的標準,涵蓋了不銹鋼的化學成分、力學性能、熱處理工藝、交貨狀態等方面的要求。對于采用不銹鋼材質制造的歐標法蘭,如 304 不銹鋼法蘭、316L 不銹鋼法蘭等,需符合 EN10088 系列標準的規定,以保證法蘭具有良好的耐腐蝕性和力學性能。
2、檢驗與試驗標準
EN10241 標準:該標準規定了鋼管法蘭的檢驗和試驗方法,包括外觀檢驗、尺寸檢驗、壓力試驗、無損檢測等內容。外觀檢驗主要檢查法蘭的表面質量,如是否存在裂紋、凹陷、劃痕等缺陷;尺寸檢驗則按照標準要求對法蘭的外徑、螺栓中心圓直徑、螺栓孔徑、法蘭厚度等尺寸參數進行測量;壓力試驗用于檢驗法蘭的密封性能和承壓能力,通常采用水壓試驗或氣壓試驗的方式;無損檢測則包括超聲波檢測、射線檢測、磁粉檢測等,用于檢測法蘭內部或表面的隱藏缺陷。
EN10253 系列標準:此系列標準針對的是對焊管件的檢驗和試驗,雖然主要針對管件,但其中的部分檢驗和試驗方法也適用于與管件連接的歐標法蘭。例如,標準中規定的對焊焊縫的檢驗方法,可用于檢驗法蘭與管道之間的對焊焊縫質量。
3、連接與密封標準
EN1514-1 標準:該標準規定了閥門、法蘭、管件及其他管道元件用螺栓連接的金屬法蘭的密封面類型和尺寸。標準中詳細列出了不同類型密封面的結構形式、尺寸參數以及適用的壓力等級和溫度范圍,為歐標法蘭的密封設計和選型提供了重要依據。
EN13555 標準:此標準規定了用于管道連接的墊片的技術要求,包括墊片的材料性能、尺寸規格、密封性能、試驗方法等。歐標法蘭在使用過程中需要與墊片配合使用,以實現密封效果,因此墊片的質量和性能直接影響法蘭的密封可靠性。EN13555 標準的制定,確保了墊片產品的質量穩定性和通用性,為歐標法蘭的密封系統提供了保障。
六、EN1092歐標系列法蘭的主要用途
歐標法蘭憑借其嚴格的標準規范、優良的性能特點以及廣泛的適用性,在工業領域中得到了極為廣泛的應用,主要用途體現在以下幾個行業和領域:
1、石油化工行業: EN1092系列歐標法蘭具有良好的承壓能力、密封性能和耐腐蝕性,能夠滿足石油化工行業管道系統的嚴苛要求。
2、電力行業:EN1092-1 Type 05 盲板法蘭在電力行業中主要應用于鍋爐管道、汽輪機管道、換熱器管道等關鍵部位。
3、水處理行業:EN1092-1鋼制法蘭在水處理行業中的應用較為廣泛,如在自來水廠的輸水管道、污水處理廠的污水提升管道和污泥輸送管道中,常采用板式平焊法蘭(Type 01)或帶頸平焊法蘭(Type 02),配合金屬纏繞墊篇或非石棉墊片墊片,實現密封連接。
4、冶金行業:盲板法蘭在冶金行業中主要應用于高爐煤氣管道、轉爐煙氣管道、軋鋼冷卻水管道等部位。
5、建筑行業:鍛制法蘭在建筑行業中的應用相對較為廣泛,如在高層建筑的給排水管道中,在供暖系統的熱水管道中,在消防管道系統中經常會見到歐標法蘭的身影。
6、食品醫藥行業:不銹鋼法蘭在食品醫藥行業中廣泛應用,符合 EN1092-1 標準且采用食品級不銹鋼材質,如 SS304 不銹鋼法蘭、SS316L 不銹鋼法蘭等。
綜上所述,EN1092-1 Type 05 盲板法蘭作為歐標法蘭中的重要一員,不僅依托 EN1092 標準體系的嚴格規范保證了自身的高品質,更憑借盲板法蘭特有的封堵功能和優良性能,在各工業領域的管道系統中發揮著不可替代的作用。
