MSS SP-83 承插活接頭

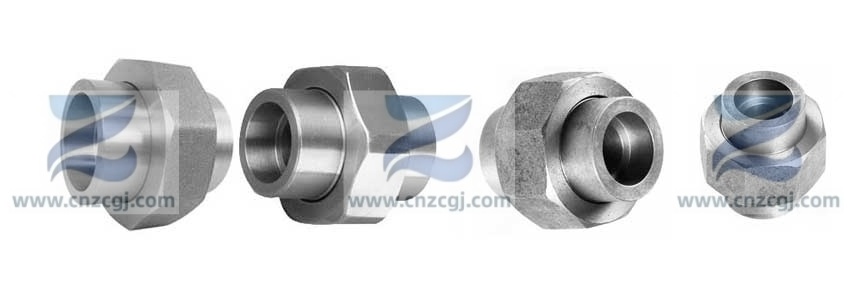

一、什么是承插活接頭（SW Union）

MSS SP-83 承插活接頭（SW Union）是一種在管道系統中具有重要連接作用的管道配件，它憑借獨特的結構設計，實現了管道之間靈活且可靠的連接，為管道安裝、維護和檢修工作提供了極大的便利。

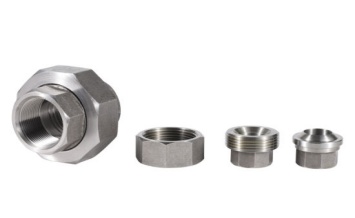

承插活接頭由三個主要部分組成：一個承口端、一個插口端和一個中央鎖緊螺母。通過擰緊鎖緊螺母，將插口端拉入承口端內的密封圈，形成一道牢固且可靠的密封。這種獨特的設計使其無需像焊接或螺紋連接那樣旋轉整個管段即可完成連接與拆卸，極大地提升了管道安裝與維護的靈活性和效率。

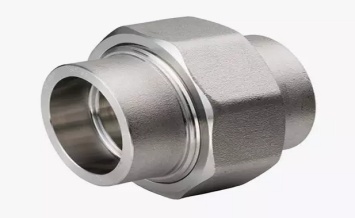

MSS SP-83 承插活接頭結構緊湊、造型規整，中央的六角螺母為使安裝和拆卸提供了便利條件。產品表面通常經過防腐處理或根據材質本身呈現出金屬光澤，確保其在各種工業環境下的耐用性。

二、MSS SP-83標準解析

MSS SP-83是由美國閥門及配件工業制造商標準化協會制定的權威標準，其全稱為《Class 3000 和 6000 承插焊及螺紋活接頭（碳鋼、合金鋼、不銹鋼及鎳合金）》。該標準實踐包含了鍛制碳鋼、合金鋼、不銹鋼及鎳合金制造的、端部為承插焊或螺紋的管道活接頭的外形輪廓及其他關鍵尺寸、表面光潔度、公差、測試、標記、材料及性能要求。

1. 標準范圍：

MSS SP-83 標準適用于承壓密封的承插焊和螺紋活接頭，其尺寸范圍通常覆蓋從1/8英寸到3英寸（DN6 to DN80）的多種規格。標準規定了接頭的壓力-溫度額定值、材料要求、尺寸公差、標記方法以及驗收標準。

2. 產品種類：

根據端部連接方式的不同，MSS SP-83 標準主要涵蓋兩種類型：

承插焊活接頭：兩端均為承插焊接口。這是最常用、密封性良好的類型，通過角焊縫與管道連接，強度高，抗疲勞性好。

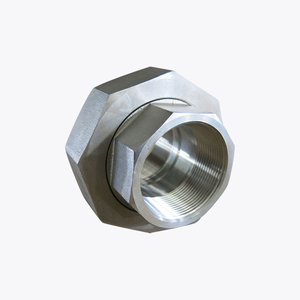

螺紋活接頭：兩端或一端為螺紋接口。適用于不允許焊接或需要更方便拆卸的場合。

此外，接頭本體和鎖緊螺母的材質可以是碳鋼、不銹鋼、合金鋼等多種材料，以滿足不同介質和工況的需求。

3. 規格范圍：

該標準對產品提出了嚴格要求：

標準	MSS SP-83
尺寸	1/8″ TO 3″
壓力	3000 LBS
碳鋼	ASTM A105 / A105N
低溫鋼	ASTM A350 LF2 / LF3
管線鋼	ASTM A694 F42 / F46 / F56 / F60 / F65
合金鋼	ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22
不銹鋼	ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904, F321
雙相不銹鋼	ASTM A182 F51, F53, F44, F55

壓力額定值：MSS SP-83 標準著規定活接頭壓力等級分為Class 3000 和 Class 6000兩個等級，以滿足應用需求。

材料規范：所有部件材料必須符合ASTM等國際材料標準，如A105（碳鋼鍛件）、A182 F304/F316（不銹鋼鍛件）等，保證活接頭性能符合工況需求。

尺寸與公差：對總長、承口孔徑與深度、鎖緊螺母尺寸等關鍵尺寸制定了精確的公差范圍，這是實現不同品牌產品互換性的關鍵。

標記：要求每個接頭都必須清晰標記制造商、材料等級、壓力等級和尺寸規格，確保產品的可追溯性。

三、 MSS SP-83 承插活接頭：尺寸、壓力與材料

MSS SP-83 承插活接頭的尺寸嚴格按照標準規定進行設計和制造，以確保其與管道系統的兼容性和互換性。在尺寸參數方面，主要包括承插端的孔徑、外徑、長度，活接螺母的尺寸、螺紋規格，以及整體產品的長度、高度等關鍵尺寸；壓力等級分為 Class 3000 和 Class 6000。

Class 3000 承插活接頭尺寸參數

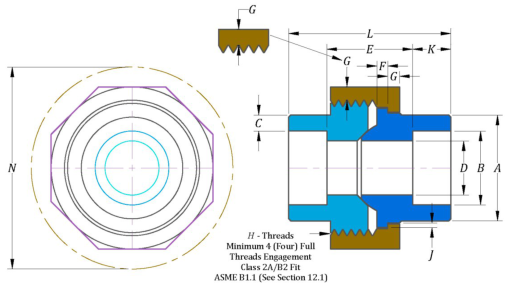

公稱管徑 (NPS)	A	B	C	D	E	F	G	H	J	K	L	N
	端部外徑	承插孔徑	承插孔壁厚	流通孔徑	結構長度	凸緣厚度	螺母厚度	每英寸螺紋數	螺母承緣高度	插口深度	組裝長度	螺母組裝空間
	（min）		(min)	(a)	(mm)	(min)	(min)		(min)	(min)
1/8	21.8	11.18	3.18	7.59	22.4	3.18	3.18	16	1.24	9.7	41.4	51
		10.67		6.07	19.1
1/4	21.8	14.61	3.3	10.01	22.4	3.18	3.18	16	1.24	9.7	41.4	51
		14.1		8.48	19.1
3/8	25.9	18.03	3.51	13.28	26.9	3.43	3.43	14	1.37	9.7	46	56
		17.53		11.76	20.6
1/2	31.2	22.23	4.09	16.56	26.9	3.68	3.68	14	1.5	9.7	49	58
		21.72		15.04	20.6
3/4	37.1	27.56	4.27	21.69	31.8	4.06	4.06	11	1.68	12.7	56.9	66
		27.05		20.17	25.4
1	45.5	34.29	4.98	27.41	34.3	4.57	4.45	11	1.85	12.7	62	79
		33.78		25.88	26.2
1-1/4	54.9	43.05	5.28	35.81	40.6	5.33	5.21	10	2.13	12.7	71.1	94
		42.55		34.29	32.5
1-1/2	61.5	49.15	5.54	41.66	42.2	5.84	5.59	10	2.31	12.7	76.5	112
		48.64		40.13	34
2	75.2	61.62	6.05	53.26	45.5	6.6	6.35	10	2.69	15.7	86.1	132
		61.11		51.74	37.3
2-1/2	91.7	74.45	7.67	64.24	61.7	7.49	7.11	8	3.07	15.7	102.4	150
		73.81		61.19	52.1
3	109.2	90.42	8.31	79.45	63.8	8.26	8	8	3.53	15.7	109	175
		89.79		76.4	53.6

Class 6000 承插活接頭尺寸參數

公稱管徑 (NPS)	A	B	C	D	E	F	G	H	J	K	L	N
	端部外徑	承插孔徑	承插孔壁厚	流通孔徑	結構長度	凸緣厚度	螺母厚度	每英寸螺紋數	螺母承緣高度	插口深度	組裝長度	螺母組裝空間
	（min）		(min)	(a)	(mm)	(min)	(min)		(min)	(min)
1/8	21.8	11.18 10.67	3.43	4.80 3.20	22.4 19.1	3.18	3.18	16	1.24	9.7	41.4	51
1/4	25.9	14.61 14.10	4.01	7.11 5.59	26.9 20.6	3.43	3.43	14	1.37	9.7	46.0	56
3/8	31.2	18.03 17.53	4.37	9.88 8.36	26.9 20.6	3.68	3.68	14	1.50	9.7	49.0	58
1/2	37.1	22.23 21.72	5.18	12.55 11.02	31.8 25.4	4.06	4.06	11	1.68	9.7	56.9	66
3/4	45.5	27.56 27.05	6.05	16.31 14.78	34.3 26.2	4.57	4.45	11	1.85	12.7	62.0	79
1	54.9	34.29 33.78	6.93	21.46 19.94	40.6 32.5	5.33	5.21	10	2.13	12.7	71.1	94
11/4	61.5	43.05 42.55	6.93	30.23 28.70	42.2 34.0	5.84	5.59	10	2.31	12.7	76.5	112
11/2	75.2	49.15 48.64	7.80	34.75 33.22	45.5 37.3	6.60	6.35	10	2.69	12.7	86.1	132
2	91.7	61.62 61.11	9.50	43.61 42.09	61.7 52.1	7.49	7.11	8	3.07	15.7	102.4	150
21/2	109.2	74.45 73.81	10.39	54.74 53.21	63.8 53.6	8.26	8.00	8	3.53	15.7	109.0	175

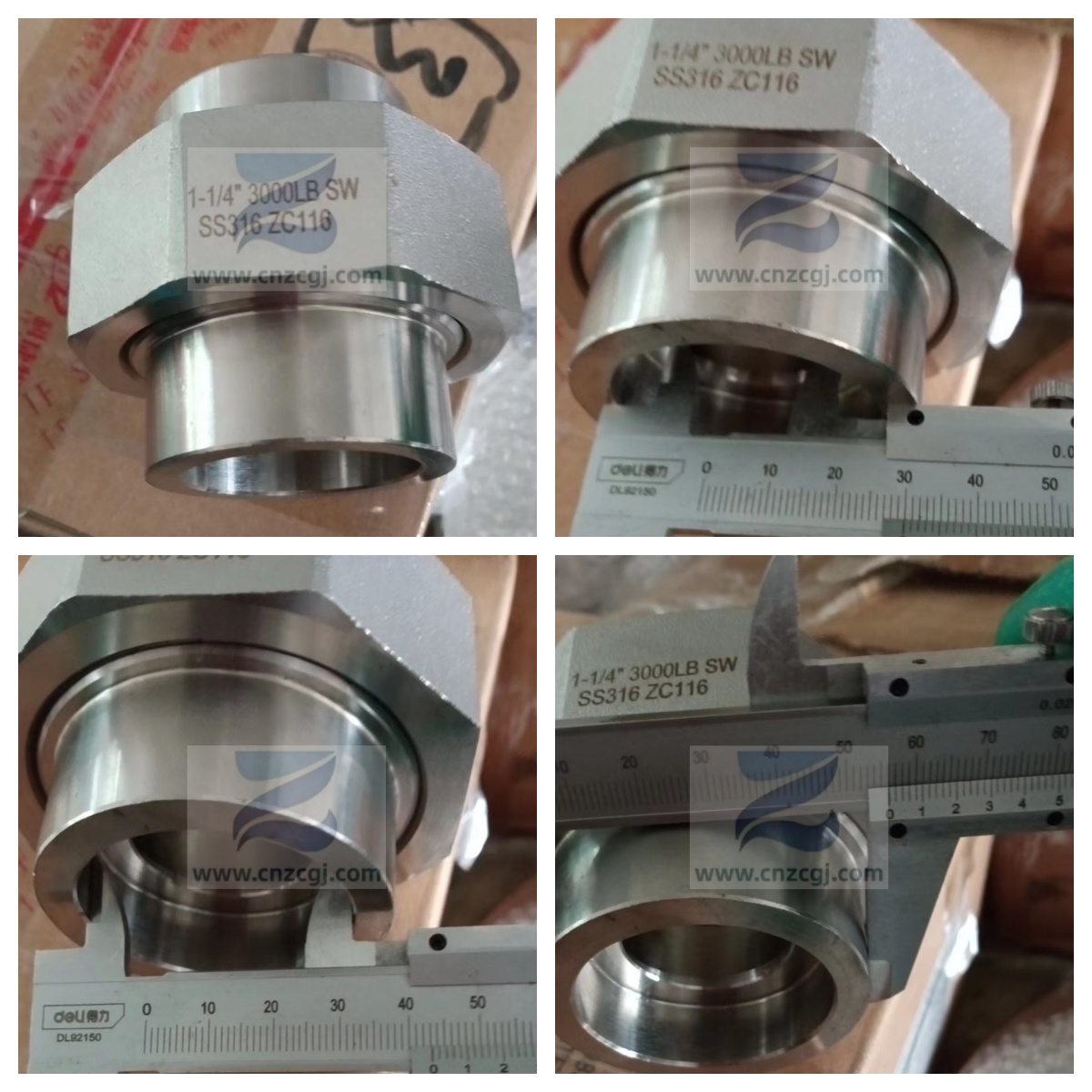

承插活接頭尺寸檢驗

B - 承插孔徑& K - 插口深度：這是能否與管道順利連接的關鍵尺寸。管道需要插入承口并進行焊接。尺寸表中B列通常提供兩個值，分別對應承口底部和口部的內徑。

D - 流通孔徑：這是活接頭內部允許介質通過的最小直徑，直接影響系統的壓力降和流量。其尺寸必須大于等于相應管徑的Sch 80管道的內徑，以保證流道通暢。

L - 組裝長度 & E - 結構長度：

L 是活接頭完全組裝后的總長度，對于管道系統設計和間距計算至關重要。

E 通常指從承口端面到某個基準點的距離，也與安裝尺寸相關。

N - 螺母組裝尺寸：這是為了安裝和拆卸而必須留出的最小徑向空間。使用扳手?jǐn)Q緊螺母時，需要這個空間來旋轉扳手。

F, G, J：這些是部件的最小結構尺寸（如凸緣厚度、螺母厚度、螺母承緣高度），確保了活接頭在鎖緊扭矩和內部壓力下的結構完整性和強度，防止變形或損壞。

H - 每英寸螺紋數：定義了鎖緊螺母與承口端之間連接螺紋的規格。隨著尺寸增大，螺紋變得“更粗”（每英寸螺紋數減少），以承受更大的鎖緊力。

四、MSS SP-83 承插活接頭的常見材料

MSS SP-83 承插活接頭的材料選擇直接影響其性能、適用場景和使用壽命，需結合介質特性、工況溫度、壓力等級等因素綜合確定，常見材料主要包括以下幾類：

1、碳鋼（ASTM A105）

碳鋼是承插活接頭中應用較為廣泛的基礎材質，常見牌號如 A105、Q235 等。其優勢在于成本較低、力學性能穩定，具有良好的強度和韌性，能滿足常溫、中低壓壓力管道連接需求，適合輸送水、蒸汽、石油等非腐蝕性或弱腐蝕性介質。為提升耐腐蝕性，碳鋼承插活接頭通常會進行表面處理，如熱鍍鋅、冷鍍鋅或涂覆環氧樹脂涂層，可有效抵御大氣腐蝕和輕度介質腐蝕，延長產品在普通工業環境中的使用壽命。不過，碳鋼在強腐蝕介質（如酸堿溶液）或高溫高濕環境中易發生銹蝕，因此不適用于化工行業強腐蝕工段或海洋環境等特殊場景。

2、不銹鋼(ASTM A182 F304/F316)

不銹鋼材質憑借優異的耐腐蝕性，成為 MSS SP-83 承插活接頭在復雜工況下的核心選擇，常見牌號有 304、316、316L 等。其中，304 不銹鋼含鉻、鎳元素，能抵御大部分中性介質和弱腐蝕介質（如自來水、酒精、食品級液體）的侵蝕，適用于食品加工、水處理、醫藥等對衛生和耐腐蝕性有一定要求的行業；316 不銹鋼在 304 基礎上添加了鉬元素，耐腐蝕性進一步提升，可耐受海水、稀硫酸、硝酸等中度腐蝕介質，常用于海洋工程、石油化工的 offshore 平臺或化工原料輸送管道；316L 則是低碳版本的 316 不銹鋼，碳含量≤0.03%，避免了焊接過程中 “晶間腐蝕” 的風險，更適合高溫焊接工況或長期接觸腐蝕性介質的管道系統。此外，不銹鋼材質還具有良好的耐高溫性能，在 400℃以下的高溫環境中仍能保持穩定的力學性能，可適配 Class 6000 高壓等級，滿足電力、冶金等行業的高溫高壓管道連接需求。

3、合金鋼(ASTM A182 F11/F22)

合金鋼承插活接頭主要針對高溫、高壓、高強度工況設計，常見牌號如 F11、F22、F91 等，通過在鋼材中添加鉻、鉬、釩等合金元素，顯著提升材料的高溫強度、韌性和耐熱疲勞性能。例如，F(xiàn)11 合金鋼（含鉻 1.25%、鉬 0.5%）可在 550℃以下的高溫環境中穩定工作，適用于電廠的高溫蒸汽管道、鍋爐給水管道；F22 合金鋼（含鉻 2.25%、鉬 1%）的高溫強度更高，能耐受 600℃左右的高溫，常用于化工行業的裂解裝置、高溫反應釜連接管道；F91 合金鋼則是在 F22 基礎上添加釩元素，形成更強的高溫強化效果，可適配 650℃以上的超高溫工況，是極端環境下管道連接的重要選擇。不過，合金鋼材質成本較高，加工工藝復雜，通常僅在普通碳鋼、不銹鋼無法滿足工況要求時使用。

五、如何進行安裝

正確的安裝是確保承插活接頭性能和安全的關鍵。其安裝流程簡潔高效：

1. 準備工作：確保管道端口平整、垂直，并清除端口內外側的毛刺、油污和氧化物等雜質。檢查活接頭內部，確保密封面清潔無損。

2. 管道插入與定位：將兩根需要連接的管道分別插入接頭的承口端和插口端，并輕輕頂?shù)降撞俊Ｔ诖诉^程中，需確保兩根管道在一條直線上，并預留出適當?shù)拈g隙，以容納管道受熱膨脹。

3. 點焊固定：為了保持管道與接頭的相對位置，防止在最終焊接時發生偏移，應先在承口端與管道的連接處進行對稱的點焊（通常為兩點或四點）。

4. 最終焊接與緊固：完成點焊后，使用兩把扳手，一把固定接頭本體，另一把擰緊中央鎖緊螺母至規定的扭矩值（如有制造商推薦值）。然后圍繞承口端完成360度的密封角焊縫。焊接完成后，無需再次擰緊螺母。

注意事項：避免過度擰緊鎖緊螺母，否則可能導致密封面損傷或螺紋滑絲。焊接時應采用適當?shù)暮附庸に嚕苊夂附訜嵊绊憣宇^本體材料性能造成損害。

六、應用優勢

在眾多管道連接方式中，MSS SP-83 承插活接頭憑借其獨特的設計，展現出無可比擬的優勢：

1.安裝與維護便捷性：這是其最核心的優勢。在狹窄或擁擠的空間里，無需旋轉長管道，僅需在連接點操作即可完成安裝或拆卸，極大節省了人力和時間成本，特別適合設備檢修和系統改造。

2.可調節性與對中性：在最終焊接前，管道可以在一定范圍內進行微調，更容易保證管道的對中，減少安裝應力。

3.緊湊的結構設計：相比法蘭連接，活接頭的結構非常緊湊，占用空間小，重量輕，使得管道布局更加靈活，尤其適用于空間受限的模塊化設備。

4.可靠的密封性能：獨立的機械密封機制，不依賴于焊接的密封性，提供了雙重密封保障。即使焊接部位出現極小缺陷，機械密封依然能有效工作。

5.標準化與互換性：遵循MSS SP-83標準，意味著用戶可以從全球任何合規的制造商處采購產品，確保了備件的可用性和系統的兼容性，降低了生命周期成本。

6.減少潛在泄漏點：與螺紋連接相比，它減少了使用密封劑的需求，避免了因密封劑老化、不兼容或涂抹不當引發的泄漏風險。

MSS SP-83承插活接頭不僅僅是一個簡單的管道元件，它更是現代工業管道設計中靈活性、可靠性與高效維護理念的完美體現。選擇符合MSS SP-83標準的產品，就是為您的管道系統選擇了一份經得起時間考驗的保障，確保了系統長期、穩定、安全地運行。
