ASME B16.11鍛制承插管件



鍛制承插管件在工業管道系統中扮演者舉足輕重的作用，其質量與性能直接影響著整個系統的安全與穩定運行。ASME B16.11鍛制承插管件憑借嚴格標準規范，在眾多行業中脫穎而出，成為管道連接的理想選擇。

上海著誠管件制造有限公司，專業生產和銷售各種類型和材質的承插管件，我們銷售的承插管件采用先進的鍛造工藝，嚴格按照生產標準和材料標準供貨。尺寸范圍從1/4英寸至4英寸，壓力等級涵蓋Class3000、Class6000、Class9000磅，產品符合ASME B16.11和BS 3799等國際標準。我們致力于為客戶提供可靠的產品質量和穩定的交付周期，以滿足各種復雜工程項目的嚴格需求。

ASME B16.11標準解析

ASME B16.11標準由美國機械工程師協會（ASME）制定，其主要針對鍛制承插管件與螺紋管件的制造進行規范。該標準對管件的壓力、溫度額定值、尺寸、公差、標記以及材料要求等方面均做出詳細規定。

壓力等級劃分極為細致，承插管件壓力等級分為 Class 3000、Class 6000 和 Class 9000；螺紋管件則為 Class 2000、Class 3000 和 Class 6000。常見尺寸（NPS）范圍跨度從 1/8 英寸至 4 英寸，滿足不同管徑管道的連接需求，確保在各種壓力環境下，管件都能為管道系統提供穩定、安全的連接。

國際相關生產標準對比

歐洲標準 EN 10241

此標準規范了工業承插焊和螺紋管件的制造全流程，從材料選擇、制造工藝到最終的尺寸檢驗、測試等環節均有明確要求。它廣泛應用于歐洲市場以及遵循歐洲標準體系的地區，為當?shù)毓I(yè)管道建設提供了統一且嚴格的管件選用規范。在材料方面，對碳鋼、合金鋼等材質的化學成分和力學性能限定與 ASME B16.11鍛制承插管件有所不同；尺寸標注上，雖部分規格有相似之處，但也存在細節差異，例如在某些特殊管件的尺寸公差控制上更為嚴格，以適應歐洲工業精密化的需求。

英國標準 BS 3799

BS 3799 是英國針對鍛制碳鋼和合金鋼承插焊及螺紋管件制定的標準，在英聯邦國家及部分受英國工業影響較深的地區應用廣泛。該標準對管件的設計、制造、檢驗等環節有著明確規范，涵蓋了從 1/8 英寸到 4 英寸的常見尺寸范圍。在材料要求上，BS 3799 對碳鋼的含碳量、合金鋼的合金元素含量等有特定限定，以確保管件在不同工況下的力學性能。在壓力等級方面，規定了與 ASME B16.11 部分對應的壓力等級，方便不同標準體系下的選型參考。同時，BS 3799 在管件的螺紋精度、承插部位的尺寸公差等細節上有自身特點，注重管件連接的密封性和可靠性，適用于石油、化工、電力等多個工業領域的中高壓管道系統。

日本工業標準 JIS B2316

該標準主要針對鍛制承插管件，涵蓋了彎頭、三通、異徑管等多種產品類型。對管件的材料特性、制造工藝細節、檢查流程及驗收準則都進行了詳細說明。在亞洲及部分其他地區，JIS B2316 被廣泛參考。其在材料選用上，更側重于日本本土常見的鋼材牌號，且對管件表面處理和防腐工藝有著獨特要求，以適應亞洲地區復雜的氣候和工業環境。例如，在一些沿海地區應用時，對管件抗海水腐蝕性能的要求更為突出。

ASEM B16.11鍛制承插管件的尺寸

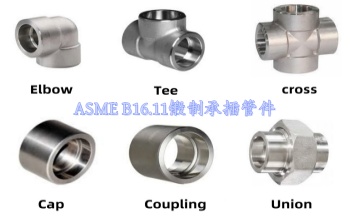

ASME B16.11鍛制承插管件產品種類豐富，尺寸范圍從 1/8 英寸至 4 英寸，無論是精密儀器設備，還是普通工業生產管道，都能找到適配的管件尺寸，為管道系統的設計與搭建提供了極大便利。

承插彎頭、承插三通和四通尺寸參數



承插45°彎頭				承插90°彎頭							承插三通					承插四通
SW 45° Elbow				SW 90° Elbow							SW Tee					SW Cross
GB/T 14383  ASME B16.11
公稱尺寸 Nominal  Size		承插孔徑 Socket Bore Dia.	流通孔徑 Bore Dia. of Fittings			承插孔壁厚 Socket Wall Thickness						本體壁厚 Body Wall			承插孔深度 Depth of Socket	中心至承插孔底 Center to Bottom of Socket
DN	NPS	B	D			C						G min			J min	A
			3000	6000	9000	3000		6000		9000		3000	6000	9000		90 Elbow,Tee,Cross			45  Elbow
						ave	min	ave	min	ave	min					3000	6000	9000	3000	6000	9000
6	1/8	10.9	6.1	3.2		3.18	3.18	3.96	3.43			2.41	3.15		9.5	11	11		8	8
8	1/4	14.3	8.5	5.6		3.78	3.3	4.6	4.01			3.02	3.68		9.5	11	13.5		8	8
10	3/8	17.7	11.8	8.4		4.01	3.5	5.03	4.37			3.2	4.01		9.5	13.5	15.5		8	11
15	1/2	21.9	15	11	5.6	4.67	4.09	5.97	5.18	9.53	8.18	3.73	4.78	7.47	9.5	15.5	19	25.5	11	12.5	15.5
20	3/4	27.3	20.2	14.8	10.3	4.9	4.27	6.96	6.04	9.78	8.56	3.91	5.56	7.82	12.5	19	22.5	28.5	13	14	19
25	1	34	25.9	19.9	14.4	5.69	4.98	7.92	6.93	11.38	9.96	4.55	6.35	9.09	12.5	22.5	27	32	14	17.5	20.5
32	11/4	42.8	34.3	28.7	22	6.07	5.28	7.92	6.93	12.14	10.62	4.85	6.35	9.7	12.5	27	32	35	17.5	20.5	22.5
40	11/2	48.9	40.1	33.2	27.2	6.35	5.54	8.92	7.8	12.7	11.12	5.08	7.14	10.15	12.5	32	38	38	20.5	25.5	25.5
50	2	61.2	51.7	42.1	37.4	6.93	6.04	10.92	9.5	13.84	12.12	5.54	8.74	11.07	16	38	41	54	25.5	28.5	28.5
65	21/2	73.9	61.2			8.76	7.62					7.01			16	41			28.5
80	3	89.9	76.4			9.52	8.3					7.62			16	57			32
100	4	115.5	100.7			10.69	9.35					8.56			19	66.5			41

承插管箍、承插半管接頭、承插管帽和45度三通尺寸參數



雙承口管箍				單承口管箍					半管接頭					承插焊管帽					承插焊45°三通
SW Coupling				SW Half-Coupling					Boss					SW Cap					SW 45° Latera
GB/T 14383  ASME B16.11
公稱尺寸 Nominal  Size		承插孔徑 Socket Bore Dia.	流通孔徑 Bore Dia. of Fittings			承插孔壁厚 Socket Wall Thickness						本體壁厚               Body Wall			承插孔深度 Depth of Socket	長度 Laying Lengths	長度 Laying Lengths	頂部厚度      End Wall Thickness			中心至承插孔底 Center to Bottom of Socket
DN	NPS	B	D			C						G min			J min	E	F	K min			A		H
			3000	6000	9000	3000		6000		9000		3000	6000	9000				3000	6000	9000	3000	6000	3000	6000
						ave	min	ave	min	ave	min
6	1/8	10.9	6.1	3.2		3.18	3.18	3.96	3.43			2.41	3.15		9.5	6.5	16	4.8	6.4
8	1/4	14.3	8.5	5.6		3.78	3.30	4.6	4.01			3.02	3.68		9.5	6.5	16	4.8	6.4
10	3/8	17.7	11.8	8.4		4.01	3.50	5.03	4.37			3.2	4.01		9.5	6.5	17.5	4.8	6.4
15	1/2	21.9	15	11	5.6	4.67	4.09	5.97	5.18	9.53	8.18	3.73	4.78	7.47	9.5	9.5	22.5	6.4	7.9	11.2	41	51	9.5	11
20	3/4	27.3	20.2	14.8	10.3	4.9	4.27	6.96	6.04	9.78	8.56	3.91	5.56	7.82	12.5	9.5	24	6.4	7.9	12.7	51	60	11	13
25	1	34	25.9	19.9	14.4	5.69	4.98	7.92	6.93	11.38	9.96	4.55	6.35	9.09	12.5	12.5	28.5	9.6	11.2	14.2	60	71	13	16
32	11/4	42.8	34.3	28.7	22	6.07	5.28	7.92	6.93	12.14	10.62	4.85	6.35	9.7	12.5	12.5	30	9.6	11.2	14.2	71	81	16	17
40	11/2	48.9	40.1	33.2	27.2	6.35	5.54	8.92	7.8	12.7	11.12	5.08	7.14	10.15	12.5	12.5	32	11.2	12.7	15.7	81	98	17	21
50	2	61.2	51.7	42.1	37.4	6.93	6.04	10.92	9.5	13.84	12.12	5.54	8.74	11.07	16	19.0	30	9.6	11.2	14.2	71	81	16	17
65	21/2	73.9	61.2			8.76	7.62					7.01			16	19.0	43	15.7	19		151		30
80	3	89.9	76.4			9.52	8.30					7.62			16	19.0	44.5	19.0	22.4		184		57
100	4	115.5	100.7			10.69	9.35					8.56			19	19.0	48	22.4	28.4		201		66

鍛制承插管件的產品分類

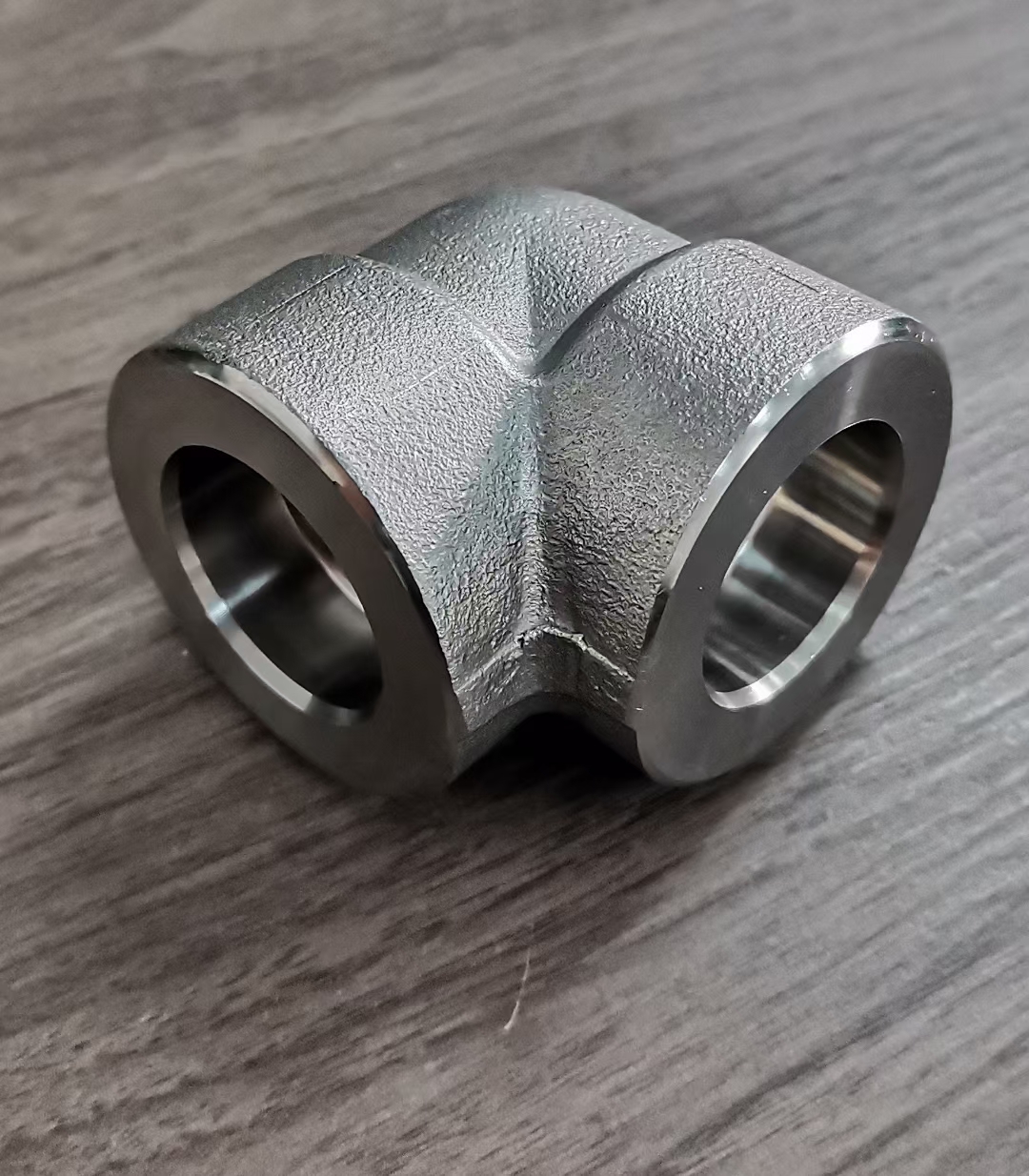

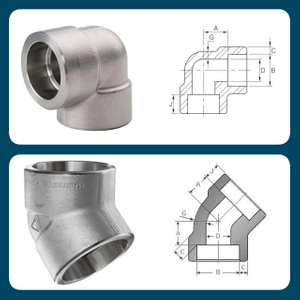

承插彎頭（SW Elbow）

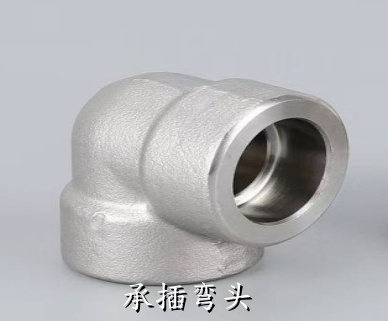

分為 45 度和 90 度彎頭。45 度承插彎頭適用于需要較小角度轉向的管道系統，能夠有效減少流體在轉彎處的阻力，降低能量損耗；90 度承插彎頭則常用于直角轉向的場景，其鍛造工藝使其具有良好的結構強度，可承受高壓流體沖擊，確保管道轉向處的穩定運行。

ASME B16.11承插三通和四通(SW Tee & Cross)

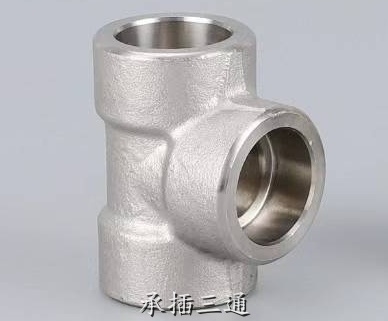

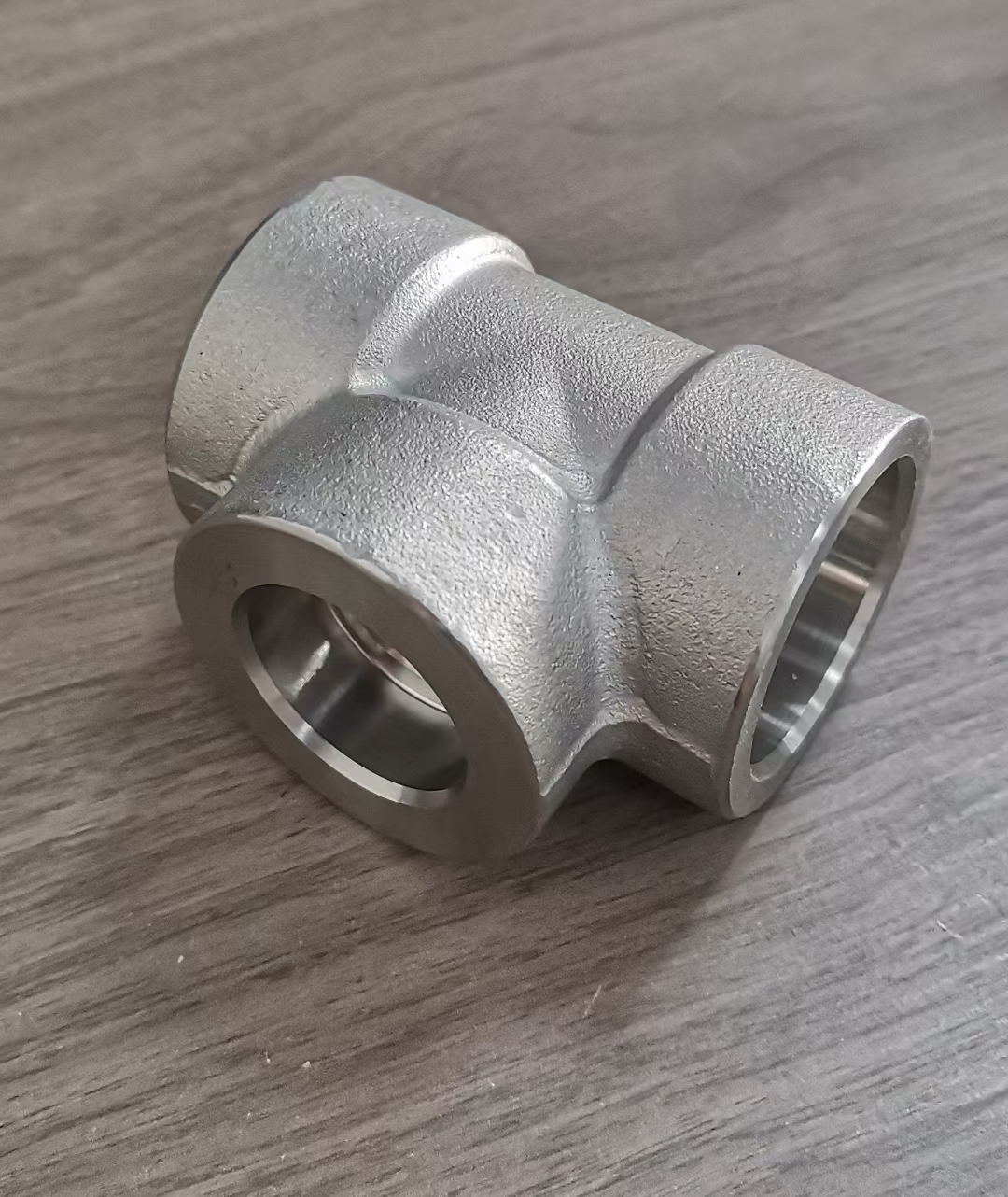

等徑三通三個端口尺寸相同，用于實現流體的分流或合流，保證各支路流量均勻分配；異徑三通則有一個端口尺寸不同，可適應不同管徑管道的連接與分流需求。承插四通也可分為等徑和異徑兩種類型，主要用于四向管道交匯，在復雜的管道網絡中，能高效實現多個方向的流體傳輸，常見于大型工業廠房的循環水系統、化工裝置的物料分配系統等，為管道布局的靈活性提供了關鍵支持。

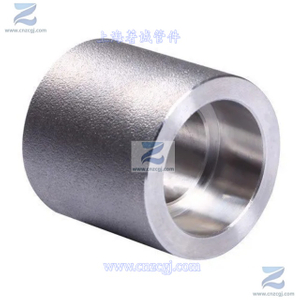

承插管箍(SW Coupling)

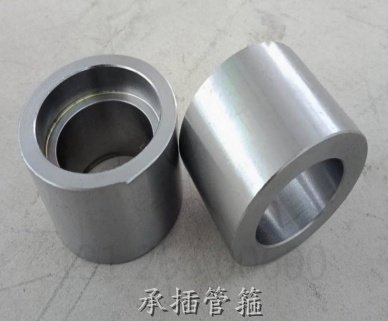

ASME B16.11承插管箍包括雙承口管箍和單承口管箍。雙承口管箍用于連接兩段相同管徑的管道，實現管道的直線延伸，其承插連接方式使得安裝簡便，且密封性良好；單承口管箍一端為承口，可與管道焊接，另一端可連接其他管件或設備，常用于管道與設備接口處的過渡連接，在電廠的汽水管道與設備連接中應用廣泛。

鍛制承插管帽(SW Cap)

用于封閉管道末端，同時保證管道內部壓力穩定。其鍛造工藝確保了管帽的強度與密封性，在管道系統的維護與檢修時，可方便地打開或封閉管道，保障系統正常運行。

承插半管接頭(Boss)

一端為承口焊接連接，另一端可根據需求選擇螺紋連接或其他連接方式，適用于不同連接形式的過渡，以及空間有限或需要頻繁拆卸的管道部位，如船舶狹小空間內的管道連接，既能保證連接牢固，又便于后期維護。

ASEM B16.11承插 45 度斜三通(SW 45° Latera)

可在特定 45 度角度實現管道分支，相較于普通三通，能更好地滿足一些特殊管道布局需求，在建筑給排水系統的分支設計中，可根據空間結構靈活布置管道，提高空間利用率。

ASEM B16.11鍛制承插管件均由圓鋼或鋼錠模壓鍛造毛坯成型，再經車床精密機加工，確保尺寸準確無誤，表面光滑，為管道連接的密封性和穩定性奠定堅實基礎。

廣泛的應用范圍

石油化工行業：ASME B16.11鍛制承插管件憑借其高強度、耐腐蝕性以及可靠的密封性能，能在輸送原油、天然氣、各類化工原料等介質時，保障管道系統安全穩定運行，防止泄漏等安全事故發生，是石油化工管道建設的核心配件。

電力行業：無論是火力發電的高溫蒸汽管道，還是水力發電、核能發電的各類循環水、冷卻水管路系統，都需要高質量的管件連接

船舶制造領域：船舶內部管道系統復雜，空間有限，且長期處于潮濕、振動的海洋環境中。ASME B16.11鍛制承插管件尺寸緊湊、連接方式多樣，可滿足船舶管道安裝的空間要求，同時其優異的耐海水腐蝕性能，能保證在惡劣海洋環境下長期穩定工作，為船舶的安全航行和正常運營提供關鍵保障。

建筑行業：在建筑的供熱、供水、消防等管道系統中，鍛制承插管件的穩定連接性能至關重要。其能夠確保在不同水壓、水溫條件下，管道系統不發生泄漏，保障建筑物內的用水安全和供暖、消防功能的正常運行，為建筑設施的舒適性和安全性提供基礎保障。

ASME B16.11鍛制承插管件以其嚴格標準下的卓越品質、豐富的尺寸規格、多樣的產品種類以及廣泛的應用適應性，在工業管道連接領域展現出強大優勢，是眾多行業構建安全、高效管道系統的不二之選。
