ASME B16.47 對焊法蘭

在工業管道系統的連接體系中，對焊法蘭是實現管道與設備、管道與管道之間可靠連接的關鍵部件，而符合 ASME B16.47 標準的對焊法蘭，憑借其卓越的結構強度、寬泛的規格覆蓋與嚴格的質量管控，成為石油、化工、能源等重大工業領域高壓、大口徑管道連接的重要方案，為管道系統的安全運行提供了堅實保障。

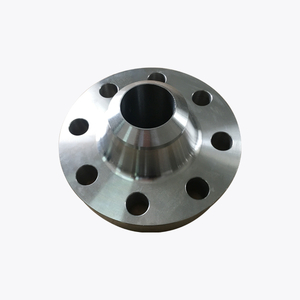

一、ASME B16.47 對焊法蘭（WN Flange）

從外觀來看，ASME B16.47 對焊法蘭整體呈圓盤狀結構，主要由法蘭環、頸部及焊接端三部分組成：法蘭環上均勻分布著多個螺栓孔，用于通過螺栓與配對法蘭連接，形成密封空間；頸部設計為錐形或圓柱形，可有效分散管道介質壓力帶來的應力，增強法蘭整體承載能力；焊接端則帶有標準坡口（通常為 37.5°±2.5°），能夠與管道端部實現對接，通過焊接形成牢固的連接結構。根據密封面形式的不同，ASME B16.47 對焊法蘭可分為突面（RF）、凹凸面（MFM）、榫槽面（TG）等類型，其中突面法蘭因加工簡便、密封性能穩定，在常規工況中應用最為廣泛；凹凸面與榫槽面法蘭則適用于高壓、易泄漏的嚴苛場景，通過面與面的結合提升密封可靠性。

在用途方面，ASME B16.47 對焊法蘭作為管道系統的 重要連接配件，核心作用是實現管道與設備、管道與閥門之間的可拆卸連接，同時保證介質在輸送過程中無泄漏。具體應用中，它不僅能承受管道系統的軸向力、徑向力與扭矩，還可適應高溫、高壓、振動等復雜工況，便于后期管道系統的檢修、維護與改造。例如，在石油長輸管道工程中，通過 ASME B16.47 對焊法蘭可實現不同管段的快速連接；在大型化工裝置中，其能穩定連接反應釜與工藝管道，確保腐蝕性介質安全輸送。

二、ASME B16.47 標準

ASME B16.47 標準全稱為《大直徑鋼制對焊法蘭》（Large Diameter Steel Flanges），是專門針對大口徑、高壓鋼制對焊法蘭制定的全球性技術規范，該標準分為兩個版本：ASME B16.47A（基于MSS SP-44 標準制定，主要適用于石油天然氣行業）與 ASME B16.47B（基于API 605標準制定，適用范圍更寬泛），兩者在尺寸規格與壓力等級上存在部分差異，但均遵循統一的質量管控要求。

從適用范圍來看，ASME B16.47 標準覆蓋了公稱尺寸（NPS）26 至 NPS 60、公稱壓力（Class）150 至 Class 1500 的對焊法蘭，兼容碳鋼、不銹鋼、合金鋼等多種材質，能夠滿足大口徑管道（如 DN 650-DN 1500）在高壓、高溫工況下的連接需求，填補了小口徑法蘭標準（如 ASME B16.5）在大尺寸領域的空白。

類型	對焊法蘭、盲板法蘭
密封面	凸面(RF), 平面(FF), 環連接面（RTJ)
尺寸范圍	26" - 60" / DN650 - DN1500
標準	ASME B16.47 A系/B系

在規范要求上，ASME B16.47 標準對法蘭的技術參數提出了嚴格界定：其一，尺寸精度方面，標準明確規定了法蘭的外徑、螺栓孔中心圓直徑、螺栓孔數量與孔徑、頸部厚度、焊接端坡口尺寸等關鍵參數的公差范圍；其二，力學性能方面，要求法蘭材質需通過拉伸試驗、沖擊試驗、硬度試驗等檢測，不同材質法蘭需滿足對應的強度指標；其三，質量檢驗方面，標準要求法蘭需進行外觀檢測、無損檢測、密封面粗糙度檢測，部分高壓法蘭還需進行水壓試驗，確保產品質量一致性與安全性。

三、ASME B16.47 與 ASME B16.5 法蘭標準的區別

ASME B16.47 與 ASME B16.5 雖同屬對焊法蘭標準，但在適用場景、規格范圍與技術要求上存在顯著差異，具體區別如下：

1、適用尺寸不同：

ASME B16.5 主要針對小口徑法蘭，覆蓋公稱尺寸1/2英寸至24英寸，適用于中小型管道系統；

而 ASME B16.47 專注于大口徑法蘭，覆蓋 NPS 26 至 NPS 60專為大尺口徑工業管道設計，兩者在尺寸上形成互補，滿足不同規模管道系統的連接需求。

2、壓力范圍有所區別：

ASME B16.5標準使用壓力等級：Class150、300、400、600、900、1500、2500等7個等級；

ASME B16.47標準適用壓力等級A系列：Class150、300、400、600、900等5個等級；B系列：

Class75、150、300、400、600、900等6個等級。

3、ASME B16.5和ASME B16.47所涵蓋的法蘭類型不同：

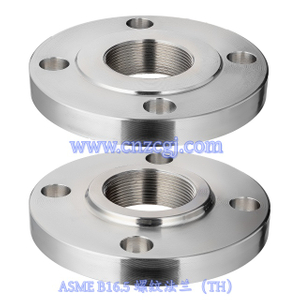

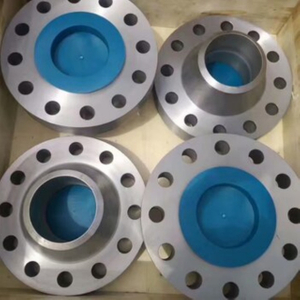

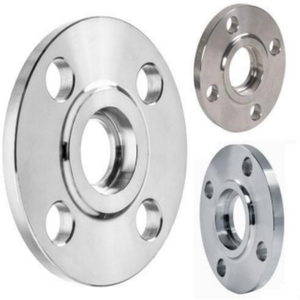

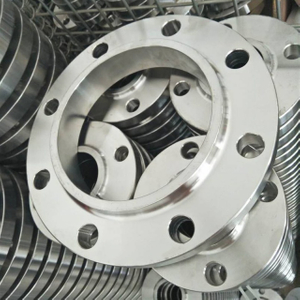

ASME B16.5標準包含：對焊法蘭（WN FLANGE）、平焊法蘭(SO FLANGE)、承插法蘭(SW FLANGE)、螺紋法蘭(TH FLANGE)、盲板(BL FLANGE)和松套法蘭(LAPJ FLANGE)等6種法蘭類型。

ASME B16.47標準包含：對焊法蘭（WN FLANGE）和盲板（BL FALNGE）等2種法蘭類型。

4、標準來源與行業適配性不同：

ASME B16.5 是獨立制定的通用法蘭標準，適用范圍廣泛，涵蓋石油、化工、電力、市政等多個行業；

ASME B16.47 則分為 A、B 兩個版本，其中 A 版基于MSS SP-44標準，更貼合石油天然氣行業的高壓、高風險工況需求，B 版基于API 605 標準，適配于化工、能源等通用工業領域，行業針對性更強。

5、結構設計與安裝要求不同：

ASME B16.47 法蘭因尺寸較大，頸部設計更厚，且部分規格法蘭帶有加強筋，以增強抗應力能力；在安裝方面，ASME B16.47 法蘭需使用更大規格的螺栓與墊片，且對螺栓緊固力矩要求更嚴格，而 ASME B16.5 法蘭安裝相對簡便，適用于中小型管道的快速連接。

四、ASME B16.47 法蘭尺寸參數

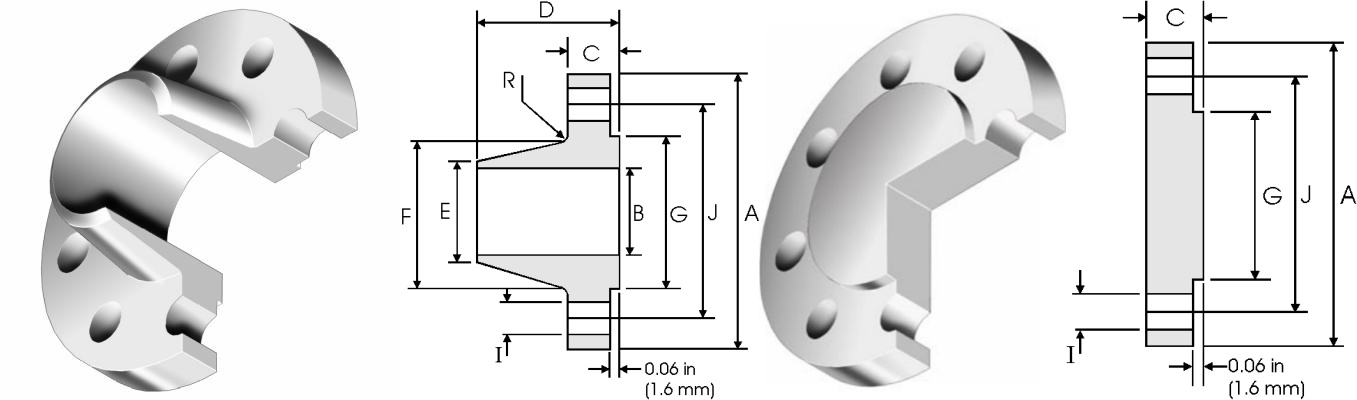

在尺寸參數方面，ASME B16.47 法蘭標準以公稱尺寸（NPS）和公稱壓力（Class）為核心指標，確定各規格法蘭的關鍵尺寸：

Class 150 ASME B16.47 A系列法蘭尺寸參數

Nominal Pipe Size	A	C		D	E	F	G	H	I	J	R
	mm	mm	mm	mm	mm	mm	mm	Holes	mm	mm	mm
22	749.3	45.97	45.97	149.35	558.8	609.6	641.35	20	35.05	692.15	9.65
26	869.95	68.33	68.33	120.65	660.4	676. 15	749.3	24	35.05	806.45	9.65
28	927.1	71.37	71.37	125.48	711.2	726.95	800.1	28	35.05	863.6	11.18
30	984.25	74.68	74.68	136.65	762	781.05	857.25	28	35.05	914.4	11.18
32	1060.5	81.03	81.03	144.53	812.8	831.85	914.4	28	41.15	977.9	11.18
34	1111.3	82.55	82.55	149.35	863.6	882.65	965.2	32	41.15	1028.7	12.70
36	1168.4	90.42	90.42	157.23	914.4	933.45	1022.4	32	41.15	1085.9	12.70
38	1238.3	87.38	87.38	157.23	965.2	990.60	1073.2	32	41.15	1149.4	12.70
40	1289.1	90.42	90.42	163.58	1016	1041.4	1124.0	36	41.15	1200.2	12.70
42	1346.2	96.77	96.77	171.45	1066.8	1092.2	1193.8	36	41.15	1257.3	12.70
44	1403.4	101.6	101.60	177.80	1117.6	1143	1244.6	40	41.15	1314.5	12.70
46	1454.2	103. 12	103.12	185.67	1168.4	1196.9	1295.4	40	41.15	1365.3	12.70
48	1511.3	107.95	107.95	192.02	1219.2	1247.7	1358.9	44	41.15	1422.4	12.70

Class 300 ASME B16.47 A系列法蘭尺寸參數

Nominal Pipe Size	A	C		D	E	F	G	H	I	J	R
	mm	mm	mm	mm	mm	mm	mm	Holes	mm	mm	mm
22	838.20	66.55	66.55	165.1	558.80	641.35	641.35	24	41.15	742.95	9.65
26	971.55	79.25	84.07	184.15	660.40	720.85	749.30	28	44.45	876.30	9.65
28	1035.1	85.85	90.42	196.85	711.20	774.70	800.10	28	44.45	939.80	11. 18
30	1092.2	91.95	95.25	209.55	762.00	827.02	857.25	28	47.75	996.95	11. 18
32	1149.4	98.55	100.08	222.25	812.80	881.13	914.40	28	50.80	1054. 1	11. 18
34	120.50	101.60	104.65	231.65	863.60	936.75	965.20	28	50.80	1104.9	12.70
36	1270.0	104.65	111.25	241.30	914.40	990.60	1022.40	32.00	53.85	1168.40	12.70
38	1168.4	107.95	107.95	180.85	965.20	993.65	1028.70	32.00	41.15	1092.20	12.70
40	1238.3	114.30	114.30	193.55	1016.00	1047.8	1085.90	32.00	44.45	1155.70	12.70
42	1289.1	119.13	119.13	200.15	1066.80	1098.6	1136.70	32.00	44.45	1206.60	12.70
44	1352.6	123.95	123.95	206.25	1117.60	1149.4	1193.80	32.00	47.75	1263.70	12.70
46	1416.1	128.52	128.52	215.90	1168.40	1203.5	1244.00	28.00	50.80	1320.80	12.70
48	1466.9	133.35	133.35	223.77	1219.20	1254.3	1301.80	32.00	50.80	1371.60	12.70

Class 75 ASME B16.47 B系列法蘭尺寸參數

Nominal Pipe Size	A	C		D	E	F	G	H	I	J	R
	mm	mm	mm	mm	mm	mm	mm	Holes	mm	mm	mm
26	762	33.27	33.27	58.67	661.92	676.15	704.85	36	19.05	723.9	7.87
28	812.8	33.27	33.27	61.98	712.72	726.95	755.65	40	19.05	774.70	7.87
30	863.6	33.27	33.27	65.02	763.52	777.75	806.45	44	19.05	825.50	7.87
32	914.4	35.05	36.58	69.85	814.32	828.55	857.25	48	19.05	876.30	7.87
34	965.2	35.05	38.10	73.15	865.12	879.35	908.05	52	19.05	927.10	7.87
36	1033.5	36.58	42.42	85.85	915.92	934.97	965.20	40	22.35	992.12	9.65
38	1084.3	38.10	44.45	88.90	966.72	985.77	1016.0	40	22.35	1042.9	9.65
40	1135.1	38.10	44.45	91.95	1017.5	1036.57	1066.8	44	22.35	1093.7	9.65
42	1185.9	39.62	47.75	95.25	1068.3	1087.37	1117.6	48	22.35	1144.5	9.65
44	1251.0	42.93	49.28	104.65	1119.1	1139.95	1174.8	36	25.40	1203.5	9.65
46	1301.8	44.45	50.80	107.95	1169.9	1190.75	1225.6	40	25.40	1254.3	9.65
48	1352.6	45.97	53.85	111.25	1220.7	1241.55	1276.4	44	25.40	1305. 1	9.65

Class 150 ASME B16.47 B系列法蘭尺寸參數

Nominal Pipe Size	A	C		D	E	F	G	H	I	J	R
	mm	mm	mm	mm	mm	mm	mm	Holes	mm	mm	mm
26	785.88	41.15	44.45	88.90	661.92	684.28	711.20	36	22.35	744.47	9.65
28	836.68	44.45	47.75	95.25	712.72	735.08	762.00	40	22.35	795.27	9.65
30	887.48	44.45	50.80	100.08	763.52	787.40	812.80	44	22.35	846.07	9.65
32	941.32	45.97	53.85	107.95	814.32	839.72	863.60	48	22.35	900.18	9.65
34	1004.8	49.28	57.15	110.24	865.12	892.05	920.75	40	25.40	957.33	9.65
36	1057.1	52.32	58.67	117.35	915.92	944.63	971.55	44	25.40	1009.7	9.65
38	1124.0	53.85	63.50	123.95	968.25	996.95	1022.4	40	28.45	1069.8	9.65
40	1174.8	55.63	66.55	128.52	1019.0	1049.3	1079.5	44	28.45	1120.6	9.65
42	1225.6	58.67	68.33	133.35	1069.8	1101.9	1130.3	48	28.45	1171.4	11.18
44	1276.4	60.45	71.37	136.65	1120.6	1152.7	1181.1	52	28.45	1222.2	11.18
46	1341.4	61.98	74.68	144.53	1171.4	1205.0	1234.9	40	31.75	1284.2	11.18
48	1392.2	65.02	77.72	149.35	1222.2	1257.3	1289.1	44	31.75	1335.0	11.18

ASME B16.47 A系列與B系列法蘭的區別

ASME B16.47 標準中 A 系列與 B 系列的核心區別在于尺寸基準與適用場景，A系列規定了通用法蘭的法蘭尺寸，B系列規定了緊湊型法蘭的法蘭尺寸。A系列法蘭螺栓孔直徑大于B系列法蘭，螺栓孔數量少于B系列法蘭。B系列法蘭螺栓孔小于A系列法蘭，螺栓孔數量多于A系列法蘭。

特性	ASME B16.47 A 系列	ASME B16.47 B 系列
歷史淵源	源于MSS SP-44	源于API 605
螺栓孔數量	更少	較多
螺栓孔直徑	更大	較小
法蘭厚度	通常更厚	通常較薄
金屬環墊接觸面	有	無
主要應用行業	石油、天然氣、化工 (更苛刻工況)	供水、污水處理、電力 (通用工況)
互換性	A系列和B系列的法蘭在相同公稱壓力和尺寸下，螺栓孔節圓直徑和數量不同，因此不能互換。

五、常見材質 ASME B16.47 對焊法蘭性能特點

1、ASTM A105 碳鋼法蘭

ASTM A105 是 ASME B16.47 對焊法蘭最常用的碳鋼材質，其化學成分以碳（≤0.35%）、錳（0.60%-1.05%）、硅（≤0.10%）為主，力學性能優異，抗拉強度 485-655MPa，屈服強度≥250MPa，可在 - 29℃至 427℃的溫度范圍內長期使用。該材質法蘭具有良好的焊接性能與加工性能，通過電弧焊即可與碳鋼管道實現牢固連接，且成本較低，適用于輸送水、蒸汽、石油、天然氣等中性或弱腐蝕性介質的管道系統，如城市供熱管網、石油煉制裝置的工藝管道、火力電站的給水管道等。

化學成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Cu	Ni	Cr	Mo	V
ASTM A105	MIN		0.60			0.10
	MAX	0.35	1.05	0.035	0.040	0.35	0.40	0.40	0.30	0.12	0.08

機械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	R/A %	HARDNESS
ASTM A105	485 min	250 min	22 min	30 min	197 max

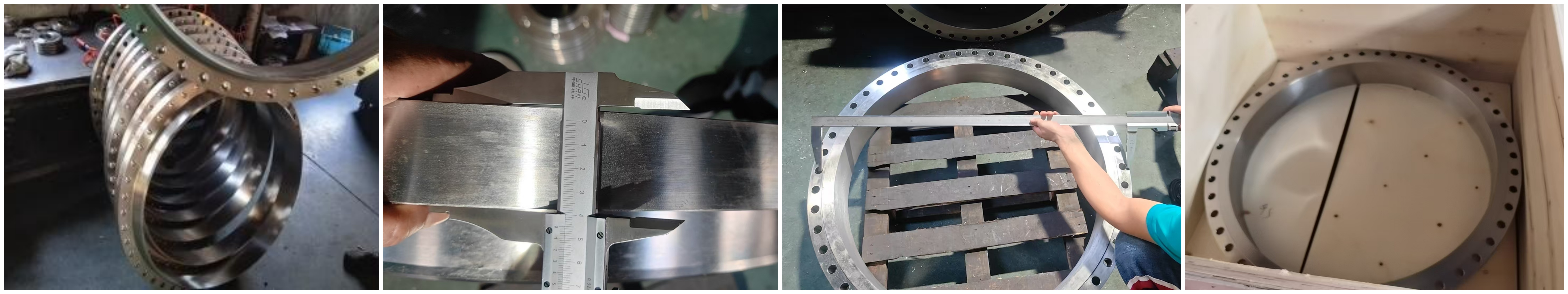

在制造與檢驗方面，ASTM A105 碳鋼法蘭需經過鍛造成型（確保金屬晶粒致密）、正火處理（消除內應力，提升韌性）、表面噴丸除銹（達到 Sa 2.5 級）等工藝；成品檢驗需涵蓋尺寸檢測、外觀檢測、磁粉檢測（檢測表面裂紋），高壓規格法蘭還需進行水壓試驗，確保無泄漏、無結構缺陷。

2、ASTM A182 不銹鋼鍛制法蘭

ASTM A182 標準涵蓋了多種不銹鋼材質的 ASME B16.47 對焊法蘭，其中應用最廣泛的是 F304（18-8 不銹鋼）與 F316（18-10-2 不銹鋼）：F304 不銹鋼法蘭含鉻 18%-20%、鎳 8%-11%，具有優良的耐氧化性與耐一般腐蝕性能，適用于化工、食品醫藥行業的中低壓管道；F316 不銹鋼法蘭因添加了 2%-3% 的鉬元素，耐點蝕、耐晶間腐蝕性能顯著提升，可在含氯離子、硫酸根離子的腐蝕性介質環境中穩定工作，如海水處理系統、酸堿溶液輸送管道、核電站的冷卻水管路等。

化學成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Ni	Cr	Mo	N
ASTM A182 F304	MIN						8.0	18.0
	MAX	0.08	2.00	0.045	0.030	1.00	11.0	20.0		0.10
ASTM A182 F316	MIN						10.0	16.0	2.00
	MAX	0.08	2.00	0.045	0.030	1.00	14.0	18.0	3.00	0.01

機械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	R/A %
ASTM A182 F304	515 min	205 min	30 min	50 min
ASTM A182 F316	515 min	205 min	30 min	50 min

該材質法蘭的制造工藝注重表面質量與耐腐蝕性能，成型后需進行固溶處理（1010℃-1150℃水淬，恢復不銹鋼的耐腐蝕能力），密封面粗糙度需達到 Ra≤3.2μm；檢驗方面，除常規尺寸與外觀檢測外，還需進行晶間腐蝕試驗與滲透檢測，確保在高溫、腐蝕工況下不會發生開裂或泄漏。

六、ASME B16.47 對焊法蘭應用范圍

ASME B16.47 對焊法蘭憑借大口徑、高承壓的優勢，廣泛應用于多個重大工業領域：

石油天然氣行業：在油氣長輸管道工程中，用于連接 DN 650 以上的管道管段，以及井口裝置、增壓站、集輸站的工藝管道；在海洋石油平臺上，適配于海底管道與平臺設備的連接，承受海水腐蝕與海洋環境振動；

化工行業：用于大型化工裝置的主管道（如甲醇合成裝置、乙烯裂解裝置），連接反應釜、換熱器、大型儲罐等關鍵設備，輸送酸堿溶液、有機溶劑等腐蝕性介質；

電力行業：在火力發電站中，用于鍋爐主蒸汽管道、汽輪機給水管道的連接；在核電站中，適配于核島冷卻系統的大口徑管道，承受高溫高壓與輻射環境；

市政工程：用于城市污水處理廠的大型輸水管道、城市天然氣主干管網的連接，確保介質穩定輸送；

此外，在冶金行業（煉鋼轉爐的氧氣管道）、船舶制造（大型船舶的壓載水管道）、水利工程（大型泵站的輸水管道）等領域，ASME B16.47 對焊法蘭也發揮著不可替代的連接作用，為大型工業系統的安全運行提供了核心支撐。

ASME B16.47 對焊法蘭作為大口徑管道連接的核心部件，其嚴格的標準規范、多樣化的材質選擇與嚴格的尺寸控制，使其能夠適應不同行業的嚴苛工況，成為工業管道系統中不可或缺的關鍵組件，為全球重大工業項目的順利推進提供了可靠保障。
