承插法蘭VS螺紋法蘭

一、鍛制法蘭有那些生產標準？

全球與鍛制法蘭相關的標準有很多，其中ASME B16.5 與 EN1092-1 是全球應用最廣泛的兩大標準。這些標準為法蘭生產、選型與應用提供權威數據參數，為鍛制法蘭適配各種類型的工業管道系統提供標準依據。

1、ASME B16.5 標準：北美及全球通用規范

ASME B16.5 由美國機械工程師協會制定，是國際公認的管道法蘭與法蘭管件標準，適用范圍覆蓋公稱壓力 Class 150 至 Class 2500、公稱直徑 1/2 至 24英寸（對應 DN15-DN600）的碳鋼、不銹鋼及合金材質法蘭。

該標準對法蘭的尺寸精度、材料選擇、壓力溫度額定值均有嚴格規定，確保法蘭在高壓、高溫等嚴苛工作環境下下穩定運行。

2、ASME B16.5法蘭的種類

ASME B16.5 涵蓋多種法蘭類型，包括承插法蘭（SW Flange）、螺紋法蘭（TH Flange）、焊接法蘭（WN Flange）、平板法蘭（SO Flange）、盲板法蘭（BL Flange）松套法蘭（LAPJ Flange）。其中，承插法蘭與螺紋法蘭作為無需全熔透焊接的類型，在中低壓管道系統中應用廣泛，標準明確規定了兩者的承插口尺寸、螺紋規格（如 NPT 螺紋、BSPT 螺紋）及密封面類型（如 RF 突面、FF 全平面）。

3、EN1092-1 標準：歐洲區域核心規范

EN1092-1 是歐洲標準化委員會制定的管道法蘭標準，適用范圍為公稱壓力 PN 2.5 至 PN 400、公稱直徑 DN 10 至 DN 4000 的法蘭，覆蓋材質包括碳鋼（如 P250GH、P280GH）、不銹鋼（如 1.4301、1.4401）及鎳合金材質。與 ASME B16.5 相比，EN1092-1在壓力等級標注（采用 PN 系列）、法蘭尺寸標注（以 DN 為核心）及部分技術要求上存在差異，但其核心目標同樣是確保法蘭的結構強度與密封性能。

4、EN1092-1鍛制法蘭有那些類型

EN1092-1 包含的產品類型與 ASME B16.5 類似，主要有板式法蘭（Type 01）、螺紋法蘭（Type 02）松套法蘭、對焊法蘭（Type 11）、平板法蘭（Type 12）、盲板法蘭（Type 05）等。目前，EN1092-1 不僅在歐洲各國廣泛應用，在東南亞、中東等與歐洲有貿易往來的地區也被大量采用。

二、承插法蘭和螺紋法蘭的定義

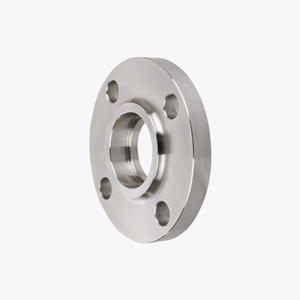

1、什么是承插法蘭？

承插法蘭（Socket Weld Flange）是一種通過管道插入法蘭承插口并焊接固定的法蘭類型，核心結構由帶承插口的法蘭盤、密封面、螺栓孔三部分組成。其承插口內徑需要與管道外徑相匹配，管道插入后，在承插口與管道的間隙處進行角焊縫焊接，形成牢固連接；法蘭盤上均勻分布螺栓孔，通過螺栓與配對法蘭連接，中間放置墊片實現密封。

承插法蘭的規格范圍

尺寸范圍	1/2"- 3" / DN15 - DN80
壓力等級	Class 150, 300, 600,1500
標準	ASME B16.5
碳鋼	ASTM A105, 20#
低溫鋼	ASTM A350 LF2, 16Mn
管線鋼	ASTM A694 F42 / 46 / 56 / 60 / 65
合金鋼	ASTM A182 F11 / 12 / 5 / 9 / 91 / 92
不銹鋼	ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L
雙相不銹鋼	ASTM A182 F51, F53, F44

承插法蘭的密封面類型多樣，常見的有突面（RF）、全平面（FF）、凹凸面（MFM）等，其中突面密封面因加工簡便、適配性強，在工業管道中應用最廣。從材質來看，承插法蘭可根據介質特性選用碳鋼（如 ASTM A105）、不銹鋼（如 ASTM A182 F304、F316）或合金材質，滿足不同腐蝕、溫度環境需求，例如在化工腐蝕性介質管道中，多采用 316L 不銹鋼承插法蘭；在普通水、蒸汽管道中，碳鋼承插法蘭性價比更高。

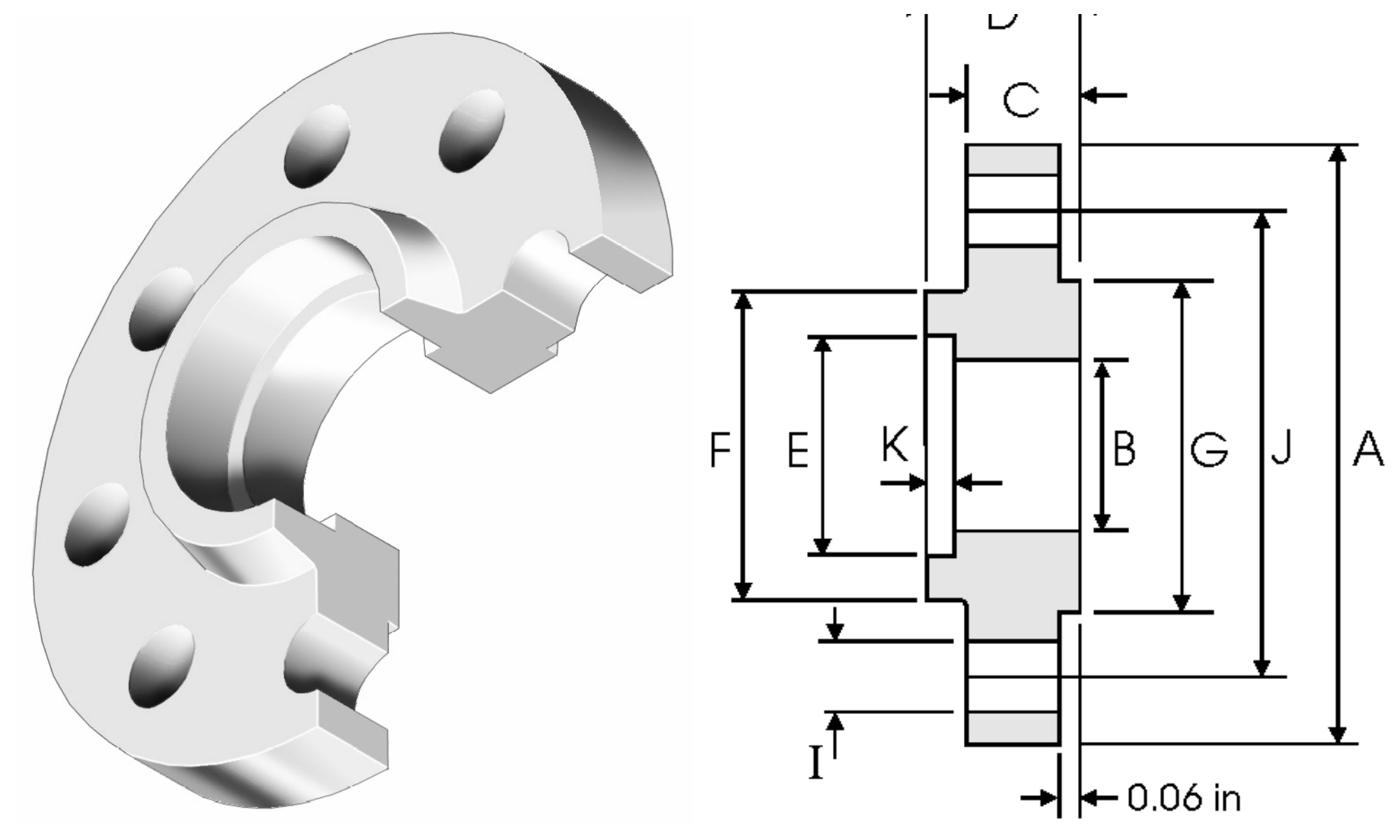

ASME B16.5 Class 150 承插法蘭尺寸重量參數

NPS	A	B	C	D	E	K	F	G	H	I	J	W
	inch	inch	inch	inch	inch	inch	inch	inch	No. of Holes	inch	inch	kg/pc
	mm	mm	mm	mm	mm	mm	mm	mm		mm	mm
1/2	3.5	0.62	0.44	0.62	0.88	0.38	1.19	1.38	4	0.62	2.38	0.42
	88.9	15.7	11.2	15.7	22.4	9.6	30.2	35.1		15.7	60.45
3/4	3.88	0.82	0.5	0.62	1.09	0.44	1.5	1.69	4	0.62	2.75	0.59
	98.6	20.8	12.7	15.7	27.7	11.1	38.1	42.9		15.7	69.85
1	4.25	1.05	0.56	0.69	1.36	0.50	1.94	2.0	4	0.62	3.120	0.81
	108	26.7	14.2	17.5	34.5	12.70	49.3	50.8		15.7	79.25
1¼	4.62	1.38	0.62	0.81	1.7	0.56	2.31	2.5	4	0.62	3.5	1.07
	117.3	35.1	15.7	20.6	43.2	14.2	58.7	63.5		15.7	88.9
1½	5.0	1.61	0.69	0.88	1.95	0.62	2.56	2.88	4	0.62	3.88	1.36
	127	40.9	17.5	22.3	49.5	15.7	65.0	73.15		15.7	98.6
2	6.0	2.07	0.75	1.0	2.44	0.69	3.06	3.62	4	0.75	4.75	2.10
	152.4	52.6	19.1	25.4	62.0	17.5	77.7	91.9		19.1	120.7
2½	7.0	2.47	0.88	1.12	2.94	0.75	3.56	4.12	4	0.75	5.5	3.33
	177.8	62.7	22.4	28.4	74.7	19.0	90.4	104.6		19.1	139.7
3	7.5	3.07	0.94	1.19	3.57	0.81	4.25	5.0	4	0.75	6.0	3.90
	190.5	78.0	23.9	30.2	90.7	20.6	108.	127		19.1	152.4

以上為Class 150lbs承插焊法蘭的產品詳細參數，承插焊法蘭按照壓力等級可分為Class 150，Class 300，Class 600，Class 1500，如需查看其他產品參數請點擊下面鏈接：

• ASME/ANSI B16.5 150&300lbs承插焊法蘭

• ASME/ANSI B16.5 600&1500lbs承插焊法蘭

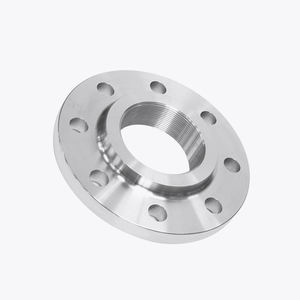

2、什么是螺紋法蘭？

螺紋法蘭（Threaded Flange）是通過管道外螺紋與法蘭內螺紋旋合連接的法蘭類型，主要結構包括帶內螺紋的法蘭盤、密封面、螺栓孔。其核心連接邏輯無需焊接，只需將加工好外螺紋的管道（螺紋需符合對應標準，如 ASME B1.20.1 NPT 螺紋）旋入法蘭內螺紋，必要時在螺紋處涂抹螺紋密封膠或纏繞生料帶，增強密封性；與承插法蘭類似，螺紋法蘭也通過螺栓與配對法蘭連接，依賴墊片實現法蘭面密封。

螺紋法蘭的規格范圍

尺寸范圍	1/2"- 24"/ DN15 - DN600
壓力等級	Class 150，300，600，900，1500，2500
標準	ASME B16.5
碳鋼	ASTM A105, 20#
低溫鋼	ASTM A350 LF2, 16Mn
管線鋼	ASTM A694 F42 / 46 / 56 / 60 / 65
合金鋼	ASTM A182 F11 / 12 / 5 / 9 / 91 / 92
不銹鋼	ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L
雙相不銹鋼	ASTM A182 F51, F53, F44

螺紋法蘭的螺紋規格需與管道螺紋嚴格匹配，常見的有美制錐管螺紋（NPT）、英制管螺紋（BSPT）、公制螺紋（M）等，不同螺紋類型的牙型角、螺距不同，不可混用。在密封面設計上，螺紋法蘭與承插法蘭基本一致，以突面（RF）為主，部分高壓場景會采用凹凸面（MFM）。材質選擇方面，螺紋法蘭同樣涵蓋碳鋼、不銹鋼、合金等，且因無需焊接，對材質的焊接性能要求低于承插法蘭，例如部分低碳鋼材質可直接用于螺紋法蘭，無需額外進行焊接預處理。

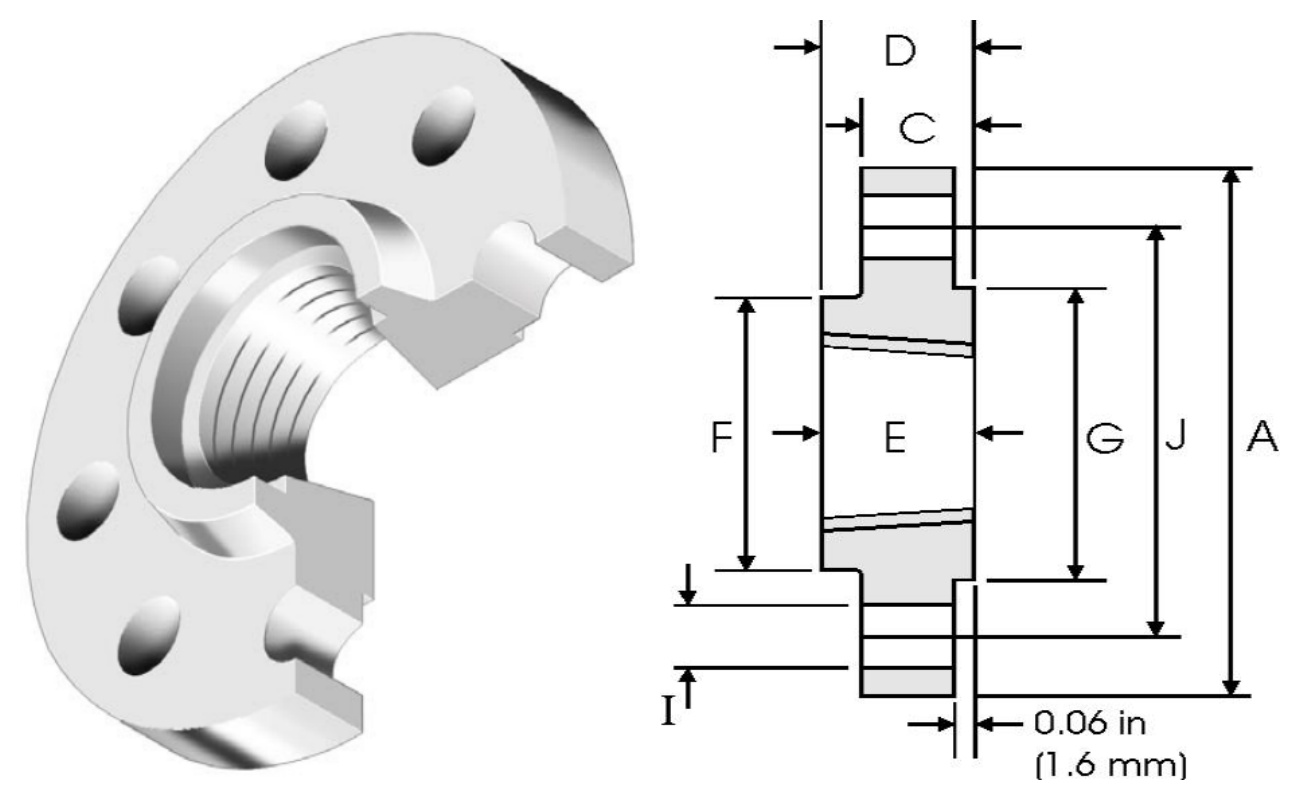

ASME B16.5 Class 150 螺紋法蘭尺寸重量參數

NPS	A	C	D	E	F	G	H	I	J	W
	inch	inch	inch	inch	inch	inch	No. of Holes	inch	inch	kg/pc
	mm	mm	mm	mm	mm	mm		mm	mm
1/2	3.500	0.440	0.620	0.620	1.190	1.380	4	0.620	2.380	0.39
	88.9	11.20	15.70	15.70	30.20	35.10		15.70	60.45
3/4	3.880	0.500	0.620	0.620	1.500	1.690	4	0.620	2.750	0.56
	98.60	12.70	15.70	15.70	38.10	42.90		15.70	69.85
1	4.250	0.560	0.690	0.690	1.940	2.000	4	0.620	3.120	0.78
	108.0	14.20	17.50	17.50	49.30	50.80		15.70	79.25
1¼	4.620	0.620	0.810	0.810	2.310	2.500	4	0.620	3.500	1.03
	117.3	15.70	20.60	20.60	58.70	63.50		15.70	88.90
1½	5.000	0.690	0.880	0.880	2.560	2.880	4	0.620	3.880	1.32
	127.0	17.50	22.40	22.30	65.00	73.15		15.70	98.60
2	6.000	0.750	1.000	1.000	3.060	3.620	4	0.750	4.750	2.06
	152.4	19.10	25.40	25.40	77.70	91.90		0.750	4.750
2½	7.000	0.880	1.120	1.120	3.560	4.120	4	0.750	5.500	3.28
	177.8	22.40	28.40	28.40	90.40	104.6		19.10	139.7
3	7.500	0.940	1.190	1.190	4.250	5.000	4	0.750	6.000	3.85
	190.5	23.90	30.20	30.20	108.0	127.0		19.10	152.4
3½	8.500	0.940	1.250	1.250	4.810	5.500	8	0.750	7.000	4.81
	215.9	23.90	31.75	31.75	122.2	139.7		19.10	177.8
4	9.000	0.940	1.310	1.310	5.310	6.190	8	0.750	7.500	5.30
	228.6	23.90	33.30	33.30	134.9	157.2		19.10	190.5
5	10.00	0.940	1.440	1.440	6.440	7.310	8	0.880	8.500	6.07
	254.0	23.90	36.60	36.60	163.6	185.7		22.4	215.9
6	11.00	1.000	1.560	1.560	7.560	8.500	8	0.880	9.5	7.45
	279.4	25.40	39.60	39.60	192.0	215.9		22.40	241.3
8	13.50	1.120	1.750	1.750	9.690	10.62	8	0.880	11.75	12.1
	342.9	28.40	44.50	44.50	246.1	269.7		22.40	298.5
10	16.00	1.190	1.940	1.940	12.00	12.75	12	1.000	14.25	16.5
	406.4	30.20	49.30	49.30	304.8	323.9		25.40	362.0
12	19.00	1.250	2.190	2.190	14.38	15.00	12	1.000	17.00	26.2
	482.6	31.75	55.60	55.60	365.3	381.0		25.40	431.8
14	21.00	1.380	2.250	2.250	15.75	16.25	12	1.120	18.75	34.6
	533.4	35.10	57.15	57.15	400.1	412.7		28.40	476.3
16	23.50	1.440	2.500	2.500	18.00	18.50	16	1.120	21.25	44.8
	596.9	36.60	63.50	63.50	457.2	469.9		28.40	539.8
18	25.00	1.560	2.690	2.690	19.88	21.00	16	1.250	22.75	48.9
	635.0	39.60	68.30	68.30	505.0	533.4		31.75	577.9
20	27.50	1.690	2.880	2.880	22.00	23.00	20	1.250	25.00	61.9
	698.5	42.90	73.15	73.15	558.8	584.2		31.75	635.0
24	32.00	1.880	3.250	3.250	26.12	27.25	20	1.380	29.50	86.9
	812.8	47.80	82.60	82.60	663.4	692.2		35.10	749.3

以上為Class 150 螺紋法蘭的產品詳細參數，螺紋法蘭按照壓力等級可分為Class 150，Class 300，Class 400，Class 600，Class 900，Class 1500，Class2500,如需查看其他產品參數請點擊下面鏈接：

• ASME/ANSI B16.5 300lbs螺紋法蘭

• ASME/ANSI B16.5 400lbs螺紋法蘭

• ASME/ANSI B16.5 600lbs螺紋法蘭

• ASME/ANSI B16.5 900lbs螺紋法蘭

• ASME/ANSI B16.5 1500lbs螺紋法蘭

• ASME/ANSI B16.5 2500lbs螺紋法蘭

三、承插法蘭 VS 螺紋法蘭

1、連接強度與密封性

連接強度上，承插法蘭通過管道插入承插口 + 角焊形式固定，焊接處能傳遞管道的軸向力與徑向力，抗拉強度可達母材的 80% 以上，在中高壓管道（如 Class 300-Class 600）中能穩定承受壓力沖擊；螺紋法蘭依賴螺紋形式連接，螺紋接觸面的受力面積較小，長期使用中易因振動、溫度變化導致螺紋松動，連接強度僅為承插法蘭的 60%-70%，更適合對壓力要求較低的管道系統。

密封性方面，承插法蘭有雙重密封保障：一是管道與承插口的焊接密封，可防止介質從管道與法蘭間隙泄漏；二是法蘭面與墊片的面密封，密封面積大，螺栓均勻壓緊后，密封可靠性高，適合輸送有毒、易燃易爆介質（如天然氣、甲醇）。螺紋法蘭的密封依賴螺紋密封（密封膠 / 生料帶）與法蘭面密封，螺紋密封易因密封材料老化失效，且密封面積僅為承插法蘭的 1/5 左右，密封失效風險比承插法蘭高 30%-50%，更適用于無毒、無危險的介質（如自來水、壓縮空氣）。

2、安裝難度與效率

安裝難度上，承插法蘭需進行焊接作業，要求施工人員具備焊接資質（如 AWS D1.1 認證），且需控制焊接電流、電壓，避免出現焊瘤、未焊透等缺陷，焊接后還需清理焊渣；同時，承插法蘭對管道直線度要求較高（偏差需≤1°），否則會導致法蘭面無法對齊，影響密封。螺紋法蘭無需焊接，只需將管道螺紋與法蘭螺紋旋合，普通施工人員經簡單培訓即可操作，且對管道直線度要求較低，可在管道輕微彎曲的場景中安裝，施工門檻遠低于承插法蘭。

安裝效率上，以 DN50、Class 150 規格為例，承插法蘭安裝需經歷管道切割、坡口加工、插入承插口、焊接、清理焊渣、對齊螺栓孔、緊固螺栓等步驟，全程耗時約 20-30 分鐘；螺紋法蘭僅需管道螺紋加工、旋合法蘭、涂抹密封膠、緊固螺栓，耗時僅 5-10 分鐘，安裝效率比承插法蘭提升 60% 以上，尤其適合工期緊張的項目（如臨時管道搶修、設備快速組裝）。

3、適用工作環境與成本

適用工況方面，承插法蘭因連接強度高、密封性好，可用于中高壓（Class 150-Class 2500）、中高溫（-40℃至 450℃）工況，且能適配腐蝕性介質環境（不銹鋼 / 合金材質），常見于石油化工、電力、天然氣等行業的核心管道系統；螺紋法蘭受限于連接強度與密封性，僅適用于低壓（≤Class 150）、常溫（-20℃至 120℃）工況，且介質需無毒、無腐蝕性，多用于市政供水、建筑暖通、普通工業輔助管道。

成本方面，同規格（DN50、Class 150）的承插法蘭因需焊接加工、材料用量更多（法蘭盤厚度更大），且需配套焊接耗材（焊條、焊絲），單套成本約為螺紋法蘭的 1.2-1.3 倍；但從長期使用成本來看，承插法蘭使用壽命可達 8-12 年（碳鋼）、15-20 年（不銹鋼），且維護頻率低；螺紋法蘭因螺紋易磨損、密封膠老化，使用壽命僅 5-8 年，需頻繁更換密封材料或法蘭，長期維護成本比承插法蘭高 15% 左右。

四、如何選擇合適的鍛制法蘭？

1、根據管道壓力等級選型

?若管道工作壓力≤1.6MPa（Class 150），且介質無毒、無腐蝕性，優先選擇螺紋法蘭，成本更低、安裝更便捷，例如市政自來水管道、建筑壓縮空氣管道；

?若管道工作壓力＞1.6MPa（Class 300 及以上），或介質為高壓蒸汽、高壓氣體，必須選擇承插法蘭，通過焊接固定與面密封保障安全，例如石油化工裝置的中壓原料管道、火電廠的高壓蒸汽管道。

2、根據介質特性選型

?輸送有毒、易燃易爆、強腐蝕性介質（如甲醇、硫酸、天然氣）時，無論壓力高低，均建議選擇承插法蘭，雙重密封（焊接 + 墊片）能降低泄漏風險，避免安全事故；

?輸送無毒、無腐蝕性、低粘度介質（如自來水、冷卻水、普通空氣）時，若壓力≤1.6MPa，可選擇螺紋法蘭，滿足使用需求的同時控制成本。

3、根據安裝環境與維護需求選型

?若安裝現場無焊接條件（如室內狹窄空間、防爆區域禁止焊接），或需頻繁拆卸檢修（如設備進出口管道），可選擇螺紋法蘭，無需焊接即可快速拆裝；

?若安裝現場有焊接條件，且管道長期運行無需頻繁拆卸（如長距離輸送管道、固定設備連接管道），選擇承插法蘭，連接更牢固、使用壽命更長。

4、根據標準適配性選型

?若管道系統遵循 ASME 標準（如北美項目、國際化工項目），需選擇符合 ASME B16.5 標準的承插法蘭或螺紋法蘭，確保與其他管件（如閥門、管件）適配；

?若管道系統遵循 EN 標準（如歐洲項目、部分東南亞項目），則選擇符合 EN1092-1 標準的產品，避免因標準差異導致尺寸不匹配。

五、 應注意的問題

（一）承插法蘭應用注意事項

1.焊接質量控制：焊接前需清理管道與承插口的油污、雜質，焊接時采用氬弧焊打底 + 電弧焊蓋面的工藝，確保焊道飽滿、無缺陷；焊接后需進行外觀檢查，必要時進行滲透檢測（PT），防止焊接裂紋導致泄漏；

2.管道插入深度：管道插入承插口的深度需符合標準要求（通常為管道外徑的 1/2-2/3），插入過淺會導致焊接強度不足，插入過深會影響介質流動，甚至導致法蘭面變形；

3.螺栓緊固要求：緊固螺栓時需采用對角均勻緊固的方式，控制緊固力矩（如 Class 150、DN50 法蘭螺栓力矩約 30-40N?m），避免力矩不均導致法蘭面變形，影響密封性能；

4.墊片選型：根據介質溫度、壓力選擇適配墊片，如低壓常溫場景選丁腈橡膠墊片，中高壓高溫場景選石墨復合墊片、金屬纏繞墊片，避免墊片材質不當導致密封失效。

（二）螺紋法蘭應用注意事項

1.螺紋精度與匹配：管道螺紋與法蘭螺紋需嚴格匹配（如均為 NPT 螺紋或均為 BSPT 螺紋），且螺紋精度需符合標準（如 ASME B1.20.1 2A 級），螺紋加工后需檢查牙型是否完整，避免滑絲；

2.密封材料選擇：螺紋處需涂抹專用螺紋密封膠（如聚四氟乙烯密封膠）或纏繞生料帶，纏繞生料帶時需順時針方向，且纏繞厚度適中（2-3 圈），過厚會導致螺紋無法旋合，過薄則密封不良；

3.避免過度旋合：管道旋入法蘭時，需控制旋入深度，通常旋至法蘭密封面與管道端面貼合即可，過度旋合會導致法蘭內螺紋損壞，影響密封性；

4.振動防護：若應用于振動環境（如泵出口管道），需在螺紋法蘭附近安裝管道支架，減少振動對螺紋連接的影響，同時定期檢查螺紋緊固狀態，防止松動。

六、鍛制法蘭的主要用途

鍛制法蘭是通過鍛造工藝生產的法蘭，與鑄造法蘭相比，具有組織致密、力學性能優異（抗拉強度、屈服強度更高）、無氣孔砂眼等缺陷的優勢，在工業管道系統中主要用于以下場景：

1、高壓、高溫嚴苛工況

在高壓（Class 900 及以上）、高溫（＞450℃）工況下，鑄造法蘭易因組織疏松出現裂紋、泄漏，而鍛制法蘭能承受更高的壓力與溫度，例如石油化工高壓反應釜出口管道、核電系統的高溫蒸汽管道，均需采用鍛制承插法蘭或鍛制焊接法蘭，保障系統安全運行。

2、有毒、易燃易爆介質輸送

輸送有毒、易燃易爆介質（如氫氣、乙烯、液化天然氣）時，法蘭的可靠性直接關系到安全生產，鍛制法蘭無內部缺陷，密封面加工精度高，能降低泄漏風險，因此在這類場景中，即使是中低壓管道，也常選用鍛制螺紋法蘭或鍛制承插法蘭。

3、關鍵設備連接部位

在泵、壓縮機、換熱器等關鍵設備的進出口管道，法蘭需承受設備運行時的振動與壓力沖擊，鍛制法蘭的高強度與抗疲勞性能能適應這類工況，避免因法蘭損壞導致設備停機，例如化工裝置的壓縮機出口管道、發電廠的換熱器連接管道，多采用鍛制法蘭。

4、特殊材質需求場景

對于特殊合金材質（如蒙乃爾合金、哈氏合金）法蘭，因鑄造難度大、易出現成分偏析，通常采用鍛造工藝生產，確保材質均勻、性能穩定，例如海洋工程的海水輸送管道（蒙乃爾合金鍛制法蘭）、核工業的放射性介質管道（哈氏合金鍛制法蘭）。

承插法蘭與螺紋法蘭雖同屬管道連接核心部件，但在結構、性能、適用場景上差異顯著。通過明確兩大標準（ASME B16.5、EN1092-1）要求，結合壓力、介質、安裝環境科學選型，并嚴格遵循應用注意事項，才能充分發揮兩者優勢，為工業管道系統提供安全、高效的連接解決方案。而鍛制法蘭作為高端品類，更是在嚴苛工況與關鍵場景中不可或缺，成為保障工業生產穩定運行的重要支撐。
