在工業管道系統的搭建中，管件的選擇直接關系到整個系統的安全性、穩定性和使用壽命。ASME B16.11 不銹鋼承插焊管件憑借其符合國際高標準、性能卓越等優勢，成為眾多工業領域的理想選擇。下面，我們將從標準介紹、產品類型、尺寸參數、安裝應用、優缺點對比及應用范圍等方面，全面了解這款優質管件。
ASME B16.11 是由美國機械工程師協會（ASME）制定的關于承插焊和螺紋鍛制管件的標準。該標準在全球范圍內具有極高的認可度和權威性，為鍛制管件的設計、制造、檢驗等環節提供了統一、嚴格的規范，確保了管件產品的質量一致性和可靠性，是工業領域選擇合適的鍛制管件的重要參考依據。
ASME B16.11 標準適用于公稱管徑（NPS）從 1/8 到 4 的承插焊和螺紋鍛制管件，涵蓋了多種壓力等級，能滿足不同工業場景下管道系統的壓力需求。無論是低壓的普通輸送管道，還是中高壓的工藝管道，只要在標準規定的管徑和壓力范圍內，都可依據該標準選用合適的管件。
產品種類 | 承插焊管件（SW）和螺紋管件 (TH) |
尺寸 | 1/8"- 4" / DN6 - DN100 |
壓力等級 | Class2000,3000, 6000,9000 |
生產標準 | ASME B16.11, BS3799,GB/T 14383 |
碳鋼 | ASTM A105/A105N |
不銹鋼 | ASTM A182 F304/304L/304H、F316/316L、F317、F310S、F321、F347、F904L |
低溫鋼 | ASTM A350 LF2 / LF3 |
管線鋼 | ASTM A694 F42 / 46 / 52 / 56 / 65 / 70 |
合金鋼 | ASTM A182 F5 / F9 / F11 / F12 / F22 / F91 / F92 |
此標準包含承插焊和螺紋管件兩種類型，其中承插焊管件主要有承插焊彎頭(SW Elbow)、承插焊三通(SW Tee)、承插焊四通(SW Cross)、承插焊管帽(SW Cap)、承插焊管箍(SW Coupling)、承插焊接頭（Boss）等類型。這些不同類型的管件，可滿足管道系統中轉彎、分支、封堵、連接等多種安裝需求，為管道系統的靈活搭建提供了有力支持。
ASME B16.11 標準規范內容十分全面，涉及管件的材料要求、尺寸公差、制造工藝、壓力溫度額定值、檢驗與試驗方法、標志與標識等多個方面。尺寸公差方面，對管件的外徑、內徑、壁厚、長度等關鍵尺寸做出了嚴格規定，確保管件之間的互換性和連接精度；制造工藝上，規范了鍛造、焊接等加工過程，保證管件的結構完整性和性能穩定性；壓力溫度額定值則根據不同材料和規格，明確了管件在不同溫度下所能承受的壓力，為管道系統的安全運行提供了重要保障；檢驗與試驗方法包括外觀檢查、尺寸測量、無損檢測、水壓試驗等，全方位排查管件可能存在的質量問題；標志與標識要求在管件上清晰標注標準編號、公稱管徑、壓力等級、材料牌號等信息，方便用戶識別和追溯。
ASME B16.11 不銹鋼承插焊管件產品類型多樣，每種類型都有其獨特的結構和用途，具體如下：

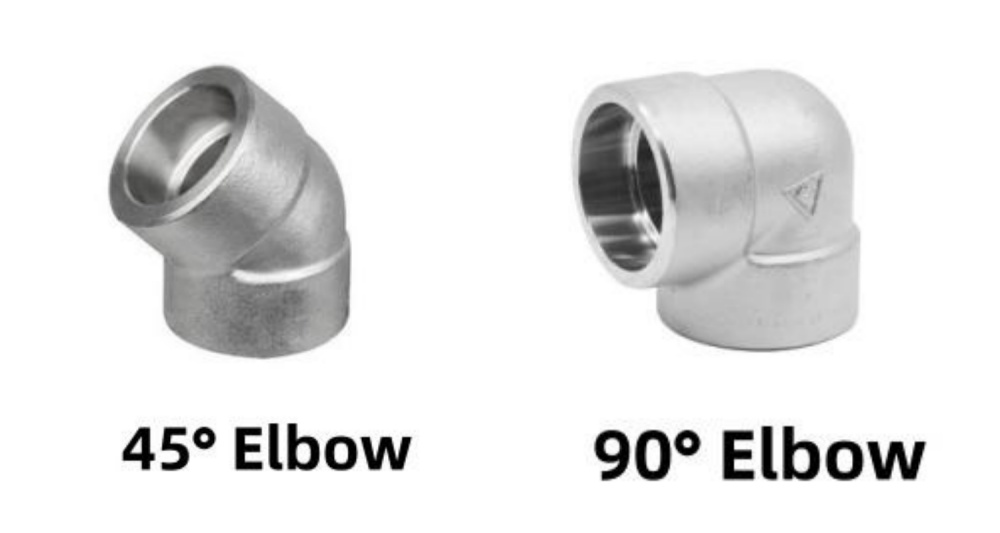

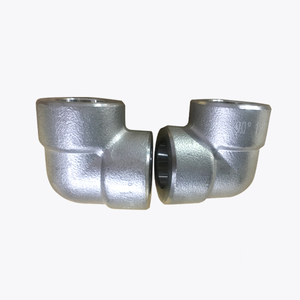

承插焊彎頭主要用于管道系統中改變介質的流動方向，常見的角度有 45°、90° 和 180°。其采用承插焊接方式，一端為承口，另一端為插口，安裝時將管道插入承口后進行焊接，連接牢固且密封性能好。該類型管件適用于各種需要轉彎的管道場景，如工業廠房?jī)?nèi)的工藝管道、市政工程中的給排水管道等，能有效減少介質在流動過程中的阻力，保證管道系統的順暢運行。

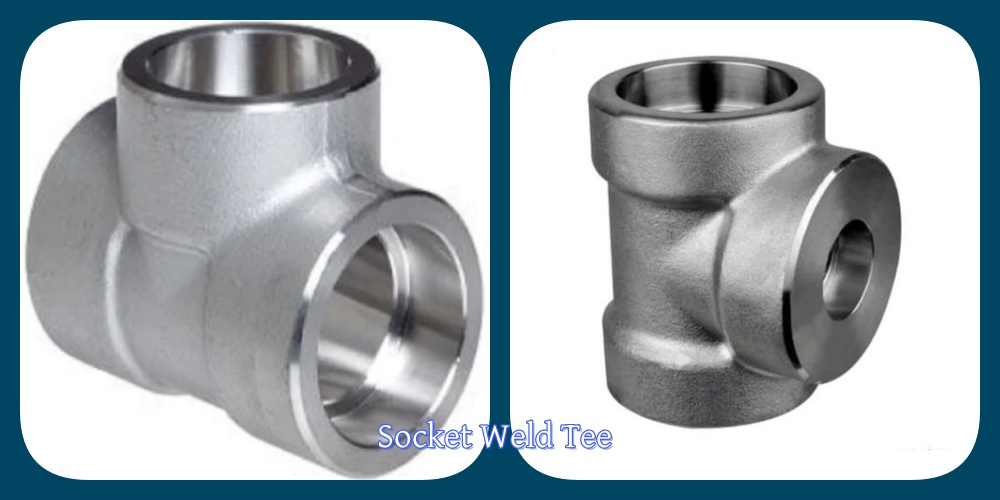

承插焊三通用于管道系統的分支連接，可實現介質的分流或合流。它有三個接口，分別為主管接口和兩個支管接口，均采用承插焊結構。根據支管與主管的直徑關系，可分為等徑三通和異徑三通。等徑三通的三個接口直徑相同，適用于需要等徑分支的管道；異徑三通的支管直徑與主管直徑不同，能滿足不同管徑管道之間的分支連接需求。承插焊三通在石油、化工、天然氣等領域的管道系統中應用廣泛，為介質的高效輸送提供了便利。

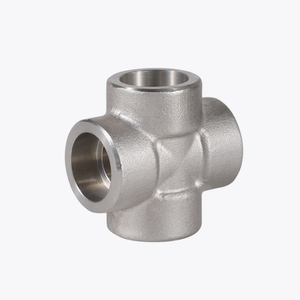

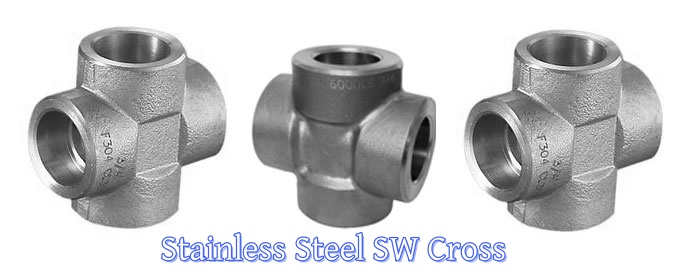

承插焊四通具有四個接口，可實現管道系統中介質的雙向分支，即同時從主管的兩個方向分出支管，或使兩個不同方向的介質匯入主管。其結構復雜但性能可靠，同樣采用承插焊連接方式，密封性能優異。該管件主要用于一些復雜的管道系統，如大型化工裝置中的工藝管道網絡，能有效簡化管道布局，提高管道系統的空間利用率。

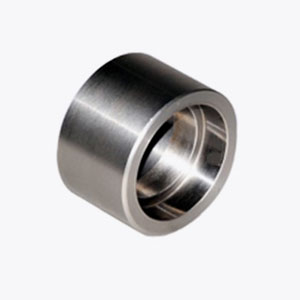

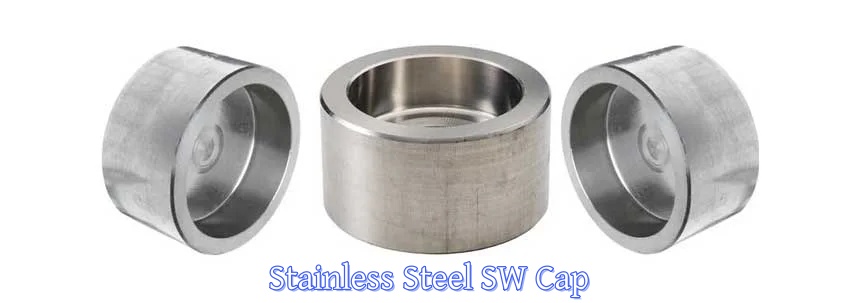

承插焊管帽用于管道的端部封堵，防止管道內介質泄漏或外界雜質進入管道。它的一端為承口，與管道端部的插口連接，通過焊接實現密封。承插焊管帽根據形狀可分為圓形管帽、橢圓形管帽等，不同形狀的管帽適用于不同的管道端部結構和壓力等級。在管道系統的末端、設備進出口封堵等場景中，承插焊管帽發揮著重要作用，保障了管道系統的安全和清潔。

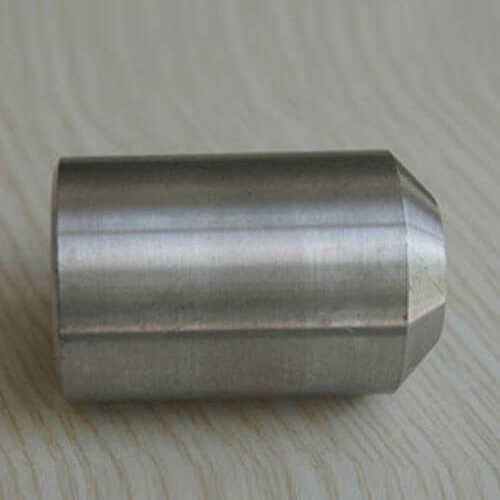

承插焊半管接頭（SW Boss）屬于 ASME B16.11 標準體系鍛制管件，核心是帶環形凸臺的承插焊結構。它專為在主管道、設備或容器上引出小口徑分支管設計，適用于不同連接形式的過渡，以及空間有限或需要頻繁拆卸的管道部位，如船舶狹小空間內的管道連接，既能保證連接牢固，又便于后期維護。

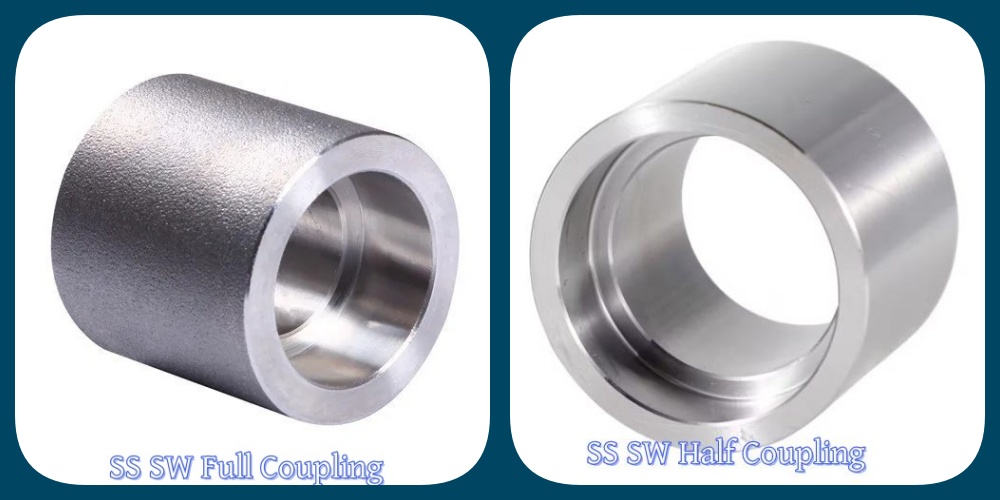

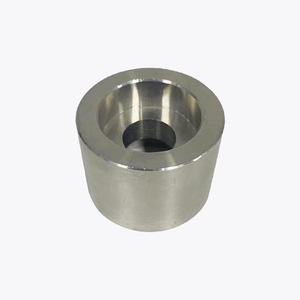

以承插焊接的連接形式進行管道連接的管箍被成為承插管箍，它的連接形式是將鋼管插入承插孔內進行焊接。承插管箍的品種包括雙承口管箍、單承口管箍，其中雙承口管箍有等徑和異徑之分。由于采用承插結構，使得管道接頭降低了成本、安裝、使用、維修極為方便。
ASME B16.11 不銹鋼承插焊管件的公稱管徑（NPS）范圍為 1/8 英寸至 4 英寸，這一區間能滿足工業管道系統中多樣化的管徑需求。在壓力范圍方面，該管件提供 CLASS3000、CLASS6000 和 CLASS9000 三個壓力等級選擇。
產品種類 | 承插焊彎頭、承插焊三通、四通、承插焊管帽、承插焊管箍、承插焊半管接頭 |
尺寸 | 1/8”- 4” / DN6 - DN100 |
壓力等級 | Class3000, 6000,9000 |
生產標準 | ASME B16.11, BS3799,GB/T 14383 |
| 承插45°彎頭 | 承插90°彎頭 | 承插三通 | 承插四通 | ||||||||||||||||||
| SW 45° Elbow | SW 90° Elbow | SW Tee | SW Cross | ||||||||||||||||||
| GB/T 14383 ASME B16.11 | |||||||||||||||||||||
| 公稱尺寸 Nominal Size | 承插孔徑 Socket Bore Dia. | 流通孔徑 Bore Dia. of Fittings | 承插孔壁厚 Socket Wall Thickness | 本體壁厚 Body Wall | 承插孔深度 Depth of Socket | 中心至承插孔底 Center to Bottom of Socket | |||||||||||||||
| DN | NPS | B | D | C | G min | J min | A | ||||||||||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 90 Elbow,Tee,Cross | 45 Elbow | |||||||||||
| ave | min | ave | min | ave | min | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||||||
| 6 | 1/8 | 10.9 | 6.1 | 3.2 | 3.18 | 3.18 | 3.96 | 3.43 | 2.41 | 3.15 | 9.5 | 11 | 11 | 8 | 8 | ||||||
| 8 | 1/4 | 14.3 | 8.5 | 5.6 | 3.78 | 3.3 | 4.6 | 4.01 | 3.02 | 3.68 | 9.5 | 11 | 13.5 | 8 | 8 | ||||||
| 10 | 3/8 | 17.7 | 11.8 | 8.4 | 4.01 | 3.5 | 5.03 | 4.37 | 3.2 | 4.01 | 9.5 | 13.5 | 15.5 | 8 | 11 | ||||||
| 15 | 1/2 | 21.9 | 15 | 11 | 5.6 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 | 3.73 | 4.78 | 7.47 | 9.5 | 15.5 | 19 | 25.5 | 11 | 12.5 | 15.5 |
| 20 | 3/4 | 27.3 | 20.2 | 14.8 | 10.3 | 4.9 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 | 3.91 | 5.56 | 7.82 | 12.5 | 19 | 22.5 | 28.5 | 13 | 14 | 19 |
| 25 | 1 | 34 | 25.9 | 19.9 | 14.4 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 | 4.55 | 6.35 | 9.09 | 12.5 | 22.5 | 27 | 32 | 14 | 17.5 | 20.5 |
| 32 | 11/4 | 42.8 | 34.3 | 28.7 | 22 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 | 4.85 | 6.35 | 9.7 | 12.5 | 27 | 32 | 35 | 17.5 | 20.5 | 22.5 |
| 40 | 11/2 | 48.9 | 40.1 | 33.2 | 27.2 | 6.35 | 5.54 | 8.92 | 7.8 | 12.7 | 11.12 | 5.08 | 7.14 | 10.15 | 12.5 | 32 | 38 | 38 | 20.5 | 25.5 | 25.5 |
| 50 | 2 | 61.2 | 51.7 | 42.1 | 37.4 | 6.93 | 6.04 | 10.92 | 9.5 | 13.84 | 12.12 | 5.54 | 8.74 | 11.07 | 16 | 38 | 41 | 54 | 25.5 | 28.5 | 28.5 |
| 65 | 21/2 | 73.9 | 61.2 | 8.76 | 7.62 | 7.01 | 16 | 41 | 28.5 | ||||||||||||
| 80 | 3 | 89.9 | 76.4 | 9.52 | 8.3 | 7.62 | 16 | 57 | 32 | ||||||||||||
| 100 | 4 | 115.5 | 100.7 | 10.69 | 9.35 | 8.56 | 19 | 66.5 | 41 | ||||||||||||
| 雙承口管箍 | 單承口管箍 | 半管接頭 | 承插焊管帽 | 承插焊45°三通 | ||||||||||||||||||||
| SW Coupling | SW Half-Coupling | Boss | SW Cap | SW 45° Latera | ||||||||||||||||||||
| GB/T 14383 ASME B16.11 | ||||||||||||||||||||||||
| 公稱尺寸 Nominal Size | 承插孔徑 Socket Bore Dia. | 流通孔徑 Bore Dia. of Fittings | 承插孔壁厚 Socket Wall Thickness | 本體壁厚 Body Wall | 承插孔深度 Depth of Socket | 長度 Laying Lengths | 長度 Laying Lengths | 頂部厚度 End Wall Thickness | 中心至承插孔底 Center to Bottom of Socket | |||||||||||||||
| DN | NPS | B | D | C | G min | J min | E | F | K min | A | H | |||||||||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 3000 | 6000 | |||||||||
| ave | min | ave | min | ave | min | |||||||||||||||||||
| 6 | 1/8 | 10.9 | 6.1 | 3.2 | 3.18 | 3.18 | 3.96 | 3.43 | 2.41 | 3.15 | 9.5 | 6.5 | 16 | 4.8 | 6.4 | |||||||||
| 8 | 1/4 | 14.3 | 8.5 | 5.6 | 3.78 | 3.30 | 4.6 | 4.01 | 3.02 | 3.68 | 9.5 | 6.5 | 16 | 4.8 | 6.4 | |||||||||
| 10 | 3/8 | 17.7 | 11.8 | 8.4 | 4.01 | 3.50 | 5.03 | 4.37 | 3.2 | 4.01 | 9.5 | 6.5 | 17.5 | 4.8 | 6.4 | |||||||||
| 15 | 1/2 | 21.9 | 15 | 11 | 5.6 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 | 3.73 | 4.78 | 7.47 | 9.5 | 9.5 | 22.5 | 6.4 | 7.9 | 11.2 | 41 | 51 | 9.5 | 11 |
| 20 | 3/4 | 27.3 | 20.2 | 14.8 | 10.3 | 4.9 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 | 3.91 | 5.56 | 7.82 | 12.5 | 9.5 | 24 | 6.4 | 7.9 | 12.7 | 51 | 60 | 11 | 13 |
| 25 | 1 | 34 | 25.9 | 19.9 | 14.4 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 | 4.55 | 6.35 | 9.09 | 12.5 | 12.5 | 28.5 | 9.6 | 11.2 | 14.2 | 60 | 71 | 13 | 16 |
| 32 | 11/4 | 42.8 | 34.3 | 28.7 | 22 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 | 4.85 | 6.35 | 9.7 | 12.5 | 12.5 | 30 | 9.6 | 11.2 | 14.2 | 71 | 81 | 16 | 17 |
| 40 | 11/2 | 48.9 | 40.1 | 33.2 | 27.2 | 6.35 | 5.54 | 8.92 | 7.8 | 12.7 | 11.12 | 5.08 | 7.14 | 10.15 | 12.5 | 12.5 | 32 | 11.2 | 12.7 | 15.7 | 81 | 98 | 17 | 21 |
| 50 | 2 | 61.2 | 51.7 | 42.1 | 37.4 | 6.93 | 6.04 | 10.92 | 9.5 | 13.84 | 12.12 | 5.54 | 8.74 | 11.07 | 16 | 19.0 | 30 | 9.6 | 11.2 | 14.2 | 71 | 81 | 16 | 17 |
| 65 | 21/2 | 73.9 | 61.2 | 8.76 | 7.62 | 7.01 | 16 | 19.0 | 43 | 15.7 | 19 | 151 | 30 | |||||||||||
| 80 | 3 | 89.9 | 76.4 | 9.52 | 8.30 | 7.62 | 16 | 19.0 | 44.5 | 19.0 | 22.4 | 184 | 57 | |||||||||||
| 100 | 4 | 115.5 | 100.7 | 10.69 | 9.35 | 8.56 | 19 | 19.0 | 48 | 22.4 | 28.4 | 201 | 66 | |||||||||||
連接型式 | 級別代號 | 適配的管子壁厚等級 |
承插焊 | 3000 |
|
6000 | Sch160 | |
9000 | XXS |
ASME B16.11 承插焊管件的安裝質量直接影響管道系統的運行效果，以下是詳細的安裝步驟和注意事項：
檢查管件和管道的質量，確保管件符合 ASME B16.11 標準要求，表面無裂紋、凹陷、腐蝕等缺陷，管道的外徑、壁厚等尺寸與管件匹配。
清理管件的承口和管道的插口表面，去除油污、鐵銹、灰塵等雜質，保證連接表面的清潔度，以提高焊接質量和密封性能。
根據管道系統的設計要求，準備好所需的焊接材料（如焊條、焊絲）、焊接設備、工具（如角磨機、卷尺、水平儀）以及安全防護用品（如焊工手套、護目鏡、安全帽）。
管道切割與坡口加工：根據安裝尺寸要求，使用管道切割機將管道切割成合適的長度，切割面應平整、無毛刺。然后采用角磨機等工具對管道插口端進行坡口加工，坡口角度一般為 30°-45°，以便于焊接操作和保證焊縫質量。
管道插入承口：將加工好坡口的管道插口端插入管件的承口內，確保管道插入深度達到管件承口深度的要求（可參考尺寸參數表中的承口深度 L），并保證管道與管件的中心線對齊，避免出現偏移或傾斜現象。
定位與固定：使用夾具或支架將管件和管道固定牢固，防止在焊接過程中發生位移，影響焊接精度和連接質量。同時，利用水平儀等工具檢查管件和管道的水平度或垂直度，確保符合安裝規范要求。
焊接操作：根據管件和管道的材料材質，選擇合適的焊接方法（如電弧焊、氬弧焊）和焊接參數。焊接時，應先在承口與插口的間隙處進行點固焊，固定好管件和管道的相對位置，然后再進行連續焊接。焊接過程中，要保證焊縫飽滿、均勻，無夾渣、氣孔、裂紋等焊接缺陷，確保焊接強度和密封性能。
焊后處理：焊接完成后，應對焊縫進行清理，去除焊渣、飛濺物等雜質。然后根據需要對焊縫進行無損檢測（如射線檢測、超聲波檢測），檢查焊縫內部質量是否符合要求。對于有防腐要求的管道系統，還應在焊后對焊縫及管件表面進行防腐處理（如涂刷防腐涂料、鍍鋅等），提高管件的耐腐蝕性能，延長使用壽命。
安裝過程中，應嚴格按照設計圖紙和相關規范要求進行操作，確保管件的安裝位置、方向正確，符合管道系統的工藝流程需求。
焊接操作人員必須具備相應的焊接資質和操作技能，熟悉所采用焊接方法的操作規程和注意事項，確保焊接質量。
在低溫或高溫環境下安裝時，應采取相應的防護措施，如對管件和管道進行預熱或保溫處理，防止因溫度變化導致管件或管道出現變形、開裂等問題。
安裝完成后，應對管道系統進行水壓試驗或氣密性試驗，檢查管道系統的密封性能和強度是否符合要求。試驗壓力和試驗時間應根據管道系統的設計壓力和相關規范確定，試驗過程中如發現泄漏等問題，應及時進行修復處理，直至試驗合格。
密封性能優異：承插焊連接方式通過焊接將管件與管道緊密結合，焊縫飽滿、均勻，能有效阻止介質泄漏，尤其適用于輸送易燃易爆、有毒有害介質的管道系統，確保生產安全。
結構強度高：不銹鋼材料本身具有較高的強度和硬度，再加上承插焊的連接方式，使管件與管道成為一個整體，大大提高了管道系統的整體結構強度和抗振動能力，能承受較高的工作壓力和溫度變化，適應復雜的工業環境。
耐腐蝕性能好：采用不銹鋼材料制造，具有良好的耐化學腐蝕、電化學腐蝕性能，能抵抗酸、堿、鹽等多種腐蝕性介質的侵蝕，在化工、石油、海洋工程等腐蝕性較強的領域應用廣泛，使用壽命長。
流阻小：管件內部通道光滑，無明顯的局部阻力損失，介質在管道內流動順暢，能有效降低管道系統的能量消耗，提高輸送效率，尤其適用于對介質流速要求較高的管道系統。
安裝靈活性較高：該系列管件類型多樣，尺寸規格齊全，能滿足不同管徑、不同角度、不同分支需求的管道連接，可靈活應對各種復雜的管道布局，方便管道系統的設計和安裝。
安裝難度較大：承插焊連接需要進行焊接操作，對操作人員的技術水平要求較高，安裝過程相對復雜，需要專業的焊接設備和工具，安裝周期較長，增加了管道系統的安裝成本和時間成本。
拆卸不便：一旦焊接完成，管件與管道之間形成固定連接，如需對管道系統進行檢修、維護或更換管件，需要將焊縫切割開，拆卸過程繁瑣，會對管道系統造成一定的破壞，增加了后期維護的難度和成本。
不適用于大管徑管道：ASME B16.11 標準規定的的尺寸范圍從1/8英寸到4 英寸，對于管徑大于 4 英寸的管道系統，承插焊管件的連接強度和密封性能難以滿足要求，因此不適用于大管徑管道的連接。
焊接質量影響大：焊接質量直接決定了承插焊管件的連接性能和使用壽命。如果焊接過程中出現夾渣、氣孔、裂紋等焊接缺陷，會嚴重影響焊縫的強度和密封性能，可能導致管道系統出現泄漏等安全隱患，需要進行嚴格的焊后檢測和質量控制，增加了生產和安裝成本。
在工業管道系統中，ASME B16.11 不銹鋼承插焊管件與螺紋管件都是常用的管件類型，兩者在連接方式、性能特點、適用場景等方面存在明顯差異，具體優劣對比如下：
承插焊管件：采用焊接連接，通過焊縫將管件與管道緊密結合，密封性能優異，能有效防止介質泄漏，尤其適用于高壓、高溫及輸送易燃易爆、有毒有害介質的管道系統。
螺紋管件：采用螺紋連接，依靠螺紋之間的配合以及密封填料（如生料帶、密封膠）實現密封。由于螺紋連接存在間隙，密封性能相對較差，在高壓、高溫或輸送腐蝕性較強介質的管道系統中，容易出現介質泄漏現象，密封可靠性不如承插焊管件。
承插焊管件：焊接連接使管件與管道成為一個整體，結構強度高，能承受較高的工作壓力和溫度變化，抗振動能力強，在受到外力作用時不易發生松動或損壞，適用于對結構強度要求較高的管道系統。
螺紋管件：螺紋連接屬于可拆卸連接，螺紋之間的咬合強度有限，整體結構強度較低，不能承受過高的工作壓力和振動荷載，在長期運行過程中，容易因螺紋松動導致連接失效，適用于低壓、常溫及無劇烈振動的管道系統。
承插焊管件：安裝需要進行焊接操作，對操作人員技術要求高，安裝過程復雜，安裝周期長；一旦安裝完成，拆卸困難，需要切割焊縫，會對管道系統造成破壞，不利于管道的檢修和維護。
螺紋管件：安裝無需焊接，只需通過扳手等工具將管件與管道擰緊即可，安裝過程簡單便捷，安裝周期短；拆卸時也較為方便，只需將螺紋松開即可，便于管道的檢修、維護和更換管件，尤其適用于需要經常拆卸的管道系統。
承插焊管件：由于其密封性能好、結構強度高，適用于高壓、高溫、易燃易爆、有毒有害介質及腐蝕性較強的工業管道系統，如石油化工、天然氣、電力、冶金等領域。
螺紋管件：由于其密封性能和結構強度相對較差，適用于低壓、常溫、無腐蝕性或腐蝕性較弱介質的管道系統，如民用建筑中的給排水、供暖、空調管道，以及一些低壓工業輔助管道系統。
承插焊管件：由于其制造工藝復雜，材料消耗較多，再加上安裝需要專業的焊接設備和技術人員，安裝成本較高，整體經濟性相對較差。但由于其使用壽命長，維護成本低，在長期運行的高壓、重要管道系統中，綜合經濟性仍具有一定優勢。
螺紋管件：制造工藝相對簡單，材料利用率高，生產成本較低；安裝無需專業焊接設備和技術人員，人工成本和時間成本較少，初期投入成本低。但由于其密封性能和結構強度較差，在使用過程中容易出現泄漏等問題，需要頻繁進行檢修和維護，后期維護成本較高。且在一些對管道系統安全性要求較高的場景中，可能因頻繁故障導致生產中斷，造成額外的經濟損失，綜合經濟性在長期運行中不如承插焊管件。
ASME B16.11 不銹鋼承插焊管件憑借其優異的性能，在多個工業領域和場景中都有著廣泛的應用，具體如下：
石油化工領域：適用于輸送易燃易爆、有毒有害、強腐蝕性介質的石油煉制裝置、化工生產裝置、油氣輸送管道等。
天然氣領域：常用于天然氣長輸管道分支、城市管網入戶、加氣站管道系統，保障天然氣輸送安全。
電力領域：滿足火力發電和核電中高溫高壓蒸汽、水、油等介質輸送需求，用于關鍵設備連接管道。
冶金領域：適用于冶金行業高溫熔融金屬輸送、冷卻水處理、煤氣輸送等場景，應對振動、腐蝕挑戰。
水處理領域：可用于各類供水、污水、循環水、純水管道，保證水質，減少維護。
食品醫藥領域：符合食品醫藥衛生標準，用于原料、成品輸送管道，保障產品質量安全。
ASME B16.11 不銹鋼承插焊管件憑借國際標準認證、優異性能及廣泛適用性，成為工業管道系統的理想選擇。其在高壓、高溫、強腐蝕等嚴苛環境，以及食品、醫療等高衛生要求領域均表現出色，有效保障管道系統安全穩定運行。隨著行業對管道系統要求持續提升，該管件未來應用前景十分廣闊。
嚴格質控：從原料采購到產品交付，全流程把控承插焊管件質量，每批產品多輪檢測，確保符合國際標準。
定制服務：可根據客戶需求，定制特殊尺寸、壓力等級、材料的承插焊管件。
快速交付：常見規格承插焊管件庫存充足，保障訂單準時交付，滿足緊急需求。
專業售后：經驗豐富的業務團隊，為客戶提供專業的技術支持及問題解決方案。
若您需要采購承插焊管件，歡迎聯系我們，我們將為您提供優質產品與專業服務。
