ASME B16.9 異徑管（CONC & ECC Reducer）

ASME B16.9 標準作為全球公認的管件制造權威規范，為異徑管等關鍵管件提供了嚴格的技術依據，而符合該標準的 ASME B16.9 異徑管，憑借其卓越的適配性、可靠性與兼容性，已成為石油、化工、能源等領域管道系統變徑連接的重要配件。本文將從標準解讀、產品參數、種類劃分、制造工藝到應用場景，全面解析 ASME B16.9 異徑管的核心優勢，助力企業準確選擇適配管件。

ASME B16.9是什么標準？

ASME B16.9 是由美國機械工程師協會（ASME）制定的《工廠制造的鍛鋼對焊管件》標準，自發布以來，經過多次修訂與完善，已成為全球范圍內鍛鋼對焊管件設計、制造、檢驗的核心依據。該標準并非局限于單一管件類型，而是覆蓋了異徑管、彎頭、三通、管帽等多種對焊管件。

ASME B16.9 對管件的材料、尺寸公差、壁厚要求、焊接端形式、無損檢測方法等均作出了詳細規定。在尺寸方面，通過精確的圖表與數據，規范了管件的外徑、內徑、長度、壁厚等關鍵參數，確保管件與管道的連接精度。

ASME B16.9 異徑管的規格范圍

ASME B16.9 異徑管，國內通常稱之為對焊大小頭，其規格范圍極為廣泛，能夠滿足從低壓民用管道到高壓工業管道的多樣化需求。

尺寸范圍	3/4"- 60"/ DN20 - 1500
壓力等級	SCH 10 - SCH 160, XXS
國標	GB/T12459, GB/T13401, HG/T21635/21631, SH3408/3409
美標	ANSI / ASME B16.9 / MSS SP 43
日標	JIS B2311/2312/2313
德標	DIN2605/2615/2616/2617
歐標	EN10253
碳鋼	Q235, 20#, 35#, 45#, 20G,ASTM A234 WPB/WPC
低溫鋼	Q345B, 16Mn, ASTM A420 WPL6
管線鋼	ASTM A860 WPHY 42 / 46 / 56 / 60 / 65
合金鋼	ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92, 15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5
不銹鋼	ASTM A403 WP304/304L/304H, 316/316L, 310S, 317,347,904L
雙相不銹鋼	ASTM A815 S32205, S31803, 32750, 32760

從公稱直徑（NPS）來看，ASME B16.9 異徑管包含3/4英寸（DN20）至 60英寸（DN1500） 的范圍。不同壓力等級對應不同的壁厚設計，在 ASME B16.9 標準中，壁厚等級通過 Schedule（簡稱 Sch.）系列表示，它與公稱壓力等級緊密關聯，具體對應如下：

低壓等級（Class 150 至 Class 300）：對應 Sch 5S、Sch 10S、Sch 40S 等薄壁等級，適用于常壓或低壓流體輸送（如自來水、低壓蒸汽）。這些等級的異徑管壁厚較薄，在滿足低壓工況的同時，可降低材料成本與安裝重量。

中高壓等級（Class 600 至 Class 1500）：常見壁厚等級為 SCH 80S、SCH 160，能承受較高壓力，可用于石油、天然氣開采中的高壓流體輸送。其較厚的管壁能有效抵御高壓沖擊與介質腐蝕。

高壓等級（Class 2500）：通常采用 XXS 等特厚壁等級，主要適配于高壓鍋爐、加氫反應器等極端工況下的管道系統。這種超厚壁設計確保異徑管在高溫、高壓、高腐蝕環境中，依然保持出色的結構強度與密封性能。

這種多壓力等級與壁厚等級的協同設計，不僅確保了異徑管在不同壓力環境下的結構強度與密封性能，還能根據具體工況靈活選擇，實現成本與性能的平衡 。

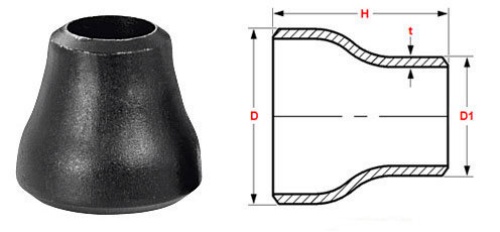

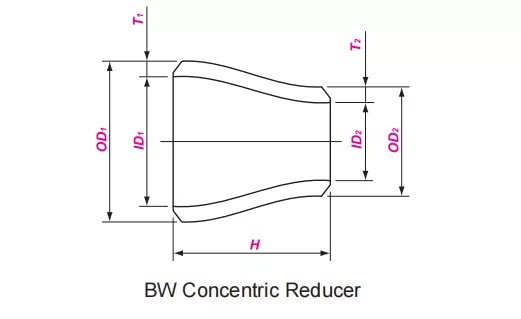

對焊異徑管的尺寸參數

對焊異徑管作為 ASME B16.9 標準中的核心產品，其尺寸參數的準確性直接決定了管道連接的密封性與穩定性。根據標準要求，對焊異徑管的尺寸參數主要包括 兩端公稱直徑、中心長度、壁厚、焊接端坡口尺寸 等，每一項參數均有嚴格的數值范圍與公差要求。

公稱尺寸    Nominal Size				端部外徑    Outside Diameter at Bevel		端面至端面    Center to End
DN1	DN2	NPS1	NPS2	OD1	OD2	H
20	10-15	3/4	3/8-1/2	26.7	17.1-21.3	38
25	15-20	1	1/2-3/4	33.4	21.3-26.7	51
32	15-25	1 1/4	1/2-1	42.2	21.3-33.4	51
40	15-32	1 1/2	1/2-1 1/4	48.3	21.3-42.2	64
50	20-40	2	3/4-1 1/2	60.3	26.7-48.3	76
65	25-50	2 1/2	1-2	73.0	33.4-60.3	89
80	32-65	3	1 1/4-2 1/2	88.9	42.2-73.0	89
90	32-80	3 1/2	1 1/4-3	101.6	42.2-88.9	102
100	40-90	4	1 1/2-3 1/2	114.3	48.3-101.6	102
125	50-100	5	2-4	141.3	60.3-114.3	127
150	65-125	6	2 1/2-5	168.3	73.0-141.3	140
200	90-150	8	3 1/2-6	219.1	101.6-168.3	152
250	100-200	10	4-8	273.0	114.3-219.1	178
300	125-250	12	5-10	323.8	141.3-273.0	203
350	150-300	14	6-12	355.6	168.3-323.8	330
400	150-350	16	6-14	406.4	168.3-355.6	356
450	200-400	18	8-16	457.0	219.1-406.4	381
500	250-450	20	10-18	508.0	273.0-457.0	508
550	300-500	22	12-20	559.0	323.8-508.0	508
600	300-550	24	12-22	610.0	323.8-559.0	508
650	350-600	26	14-24	660	355.6-610.0	610
700	350-650	28	14-26	711	355.6-660.0	610
750	350-700	30	14-28	762	355.6-711.0	610
800	500-750	32	20-30	813	508.0-762.0	610
850	550-800	34	22-32	864	559.0-813.0	610
900	550-850	36	22-34	914	559.0-864.0	610
950	600-900	38	24-36	965	610.0-914.0	610
1000	700-950	40	28-38	1016	711.0-965.0	610
1050	700-1000	42	28-40	1067	711.0-1016.0	610
1100	800-1050	44	32-42	1118	813.0-1067.0	610
1150	850-1100	46	34-44	1168	864.0-1118.0	711
1200	900-1150	48	36-46	1219	914.0-1168.0	711
1300	1000-1200	52	40-48	1321	1016.0-1219.0	711
1400	1100-1300	56	40-52	1422	1016.0-1321.0	711
1500	1100-1400	60	44-56	1524	1118.0-1422.0	711

兩端公稱直徑：對焊異徑管的核心功能是實現不同直徑管道的連接，因此其兩端公稱直徑需與對應的管道公稱直徑匹配。例如，“4"×2"的異徑管，一端適配 4英寸（DN100）的管道，另一端適配 2英寸（DN50）的管道，兩端直徑差需符合標準規定的 “變徑梯度”，避免因直徑差過大導致流體在變徑處產生渦流或壓力損失。

端面至端面（H）：中心長度指異徑管兩端焊接端之間的距離，是確保管道系統安裝精度的關鍵參數。根據 ASME B16.9 標準，不同規格的異徑管對應固定的中心長度范圍。以2"×1"異徑管為例，其中心長度標準值為 76mm，允許的偏差范圍為 ±2mm；而 10"×6"異徑管的中心長度標準值為178mm，偏差范圍為 ±2mm。端面至端面長度的控制，能夠避免因管件長度偏差導致的管道安裝錯位，確保整個管路的直線度。

壁厚：壁厚直接關系到異徑管的承壓能力與使用壽命。ASME B16.9 標準規定，對焊異徑管的最小壁厚需不小于對應管道的壁厚，且需滿足 “壓力 - 溫度額定值” 要求。此外，標準還要求異徑管的壁厚均勻性誤差不超過 12.5%，避免因局部壁厚過薄導致的應力集中。

對焊管件的公差范圍

為確保對焊管件（包括異徑管）在批量生產中的一致性與互換性，ASME B16.9 標準對關鍵尺寸的公差范圍作出了嚴格規范，包含外徑公差、內徑公差、壁厚公差等。

公稱尺寸 Nominal  Size		所有管件1)2) All Fittings		45°、90° 彎頭、三通、四通 45°&90° Elbows & Tees, Crosses	3D 彎頭 3D Radius Elbows	180 "   彎頭 Returns			管帽 Caps	異徑管 、翻邊短節 Reducers & Lap Joint Stub Ends	翻邊短節 Lap Joint  Stub Ends
DN	NPS	OD 3) 4)	ID 3)	A   B   C   M	A   B	O	K	U	E,  E1	H   F	G	R	t
15-65	1/2 -21/2	+1.6 -0.8	± 0.8	± 2	± 3	± 6	± 6	±  1	± 3	± 2	0    -1	0    -1	+1.6 0
80-90	3-31/2	± 1.6	± 1.6	± 2	± 3	± 6	± 6	±  1	± 3	± 2	0    -1	0    -1	+1.6 0
100	4	± 1.6	± 1.6	± 2	± 3	± 6	± 6	±  1	± 3	± 2	0    -1	0    -2	+1.6 0
125-200	5-8	+2.4 -1.6	± 1.6	± 2	± 3	± 6	± 6	±  1	± 6	± 2	0    -1	0    -2	+1.6 0
250-450	10-18	+4.0 -3.2	± 3.2	± 2	± 3	± 10	± 6	± 2	± 6	± 2	0    -2	0    -2	+3.2 0
500-600	20-24	+6.4 -4.8	± 4.8	± 2	± 3	± 10	± 6	± 2	± 6	± 2	0    -2	0    -2	+3.2 0
650-750	26-30	+6.4 -4.8	± 4.8	± 3	± 6	---	---	---	± 10	± 5	---	---	---
800-1200	32-48	+6.4 -4.8	± 4.8	± 5	± 6	---	---	---	± 10	± 5	---	---	---
1300-1500	52-60	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---
1600-1700	64-68	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---
1800-2000	72-80	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---

ASME B16.9標準還對管件的表面質量、壓力試驗等做出了要求。表面質量方面，管件的內外表面應光滑，不得存在裂紋、折疊、劃痕等缺陷；壓力試驗則要求管件在規定的壓力下進行水壓試驗或氣壓試驗，以檢驗其密封性和耐壓性能，確保管件在使用過程中不會出現泄漏等問題。

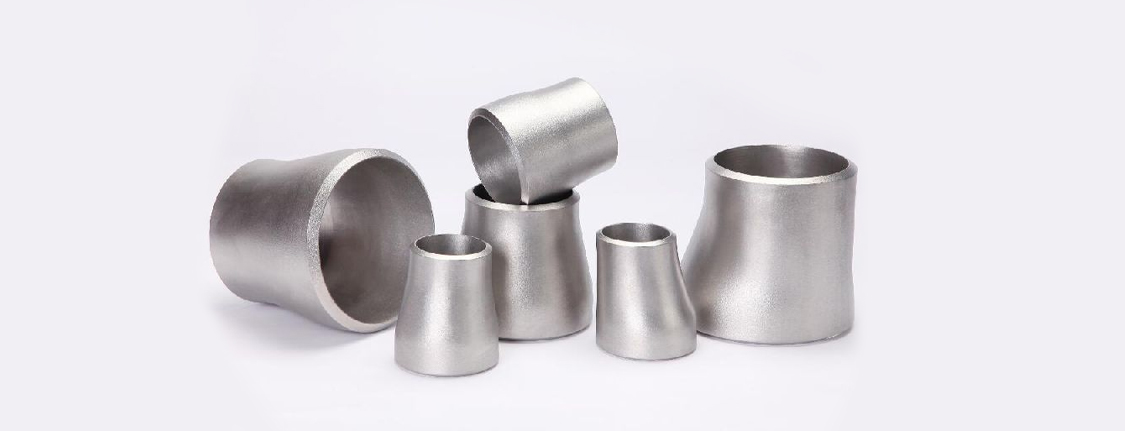

ASME B16.9 異徑管的種類

材質種類

ASME B16.9 異徑管的材質選擇極為豐富，主要分為 碳鋼、合金鋼、不銹鋼、特種合金 四大類，每類材質均有明確的標準編號與適用場景：

碳鋼材質：以 ASTM A234 WPB、ASTM A420 WPL6 為代表，具有成本低、強度高、易焊接的特點，適用于輸送水、蒸汽、油品等中性或弱腐蝕性介質的管道系統，廣泛應用于石油化工、電力、市政工程等領域。

合金鋼材質：常見材質包括 ASTM A234 WP11、WP22、WP91 等，通過添加鉻、鉬、釩等合金元素，提升了管件的耐高溫、耐高壓性能，可用于高溫蒸汽管道、加氫裝置、裂解爐管路等高溫高壓工況。

不銹鋼材質：以 ASTM A403 WP304、WP316、WP321 為核心，具有優異的耐腐蝕性與抗氧化性，適用于輸送酸、堿、鹽等腐蝕性介質的管道系統，如化工制藥、食品加工、海水淡化等領域。其中，WP316 材質因添加了鉬元素，耐氯離子腐蝕能力更強，是海洋工程、化工防腐管道的重要配件。

特種合金材質：針對極端工況（如高溫、強腐蝕、高壓），ASME B16.9 異徑管還提供哈氏合金（Hastelloy C276）、蒙乃爾合金（Monel 400）、因科鎳合金（Inconel 625）等特種材質，這些材質具有超強的耐腐蝕性與高溫穩定性，主要應用于核工業、航空航天、高端化工等領域。

產品種類

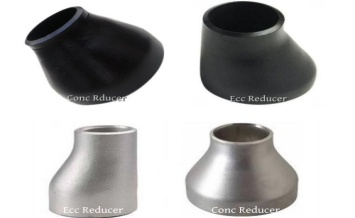

根據結構形式的不同，ASME B16.9 異徑管主要分為同心異徑管（Concentric Reducer）與 偏心異徑管（Eccentric Reducer）兩類：

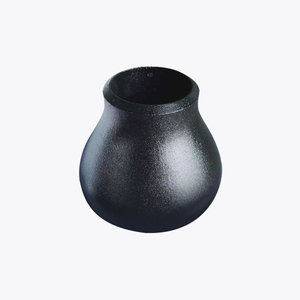

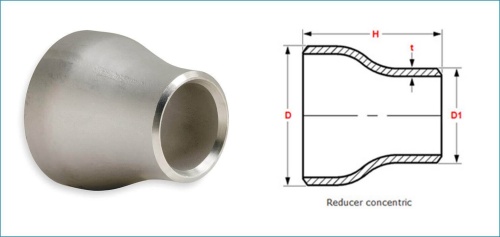

同心異徑管：兩端圓心在同一條軸線上，外觀呈 “錐形” 結構，流體在通過時阻力較小，適用于無氣液分離需求、對流體阻力敏感的管道系統，如液體輸送管道、蒸汽管道等。

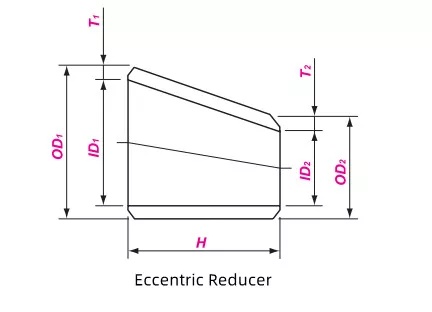

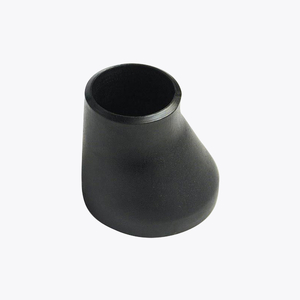

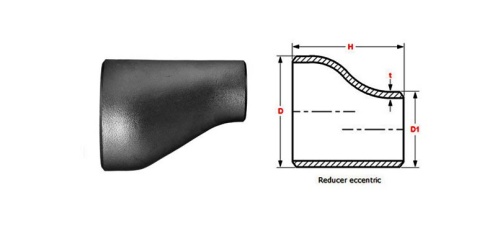

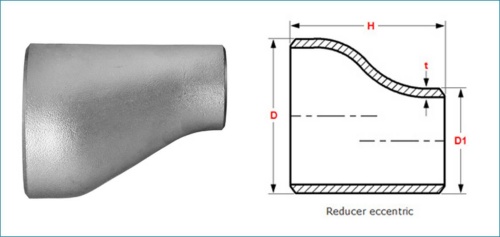

偏心異徑管：兩端圓心不在同一條軸線上，一側為 “平口” 設計（即大端與小端的端面在同一平面），這種結構能夠避免管道內積聚氣體或液體，適用于氣液混合輸送、易產生積液的管道系統，如泵入口管道、壓縮機進出口管道、冷凝水管道等。此外，偏心異徑管還可用于管道與設備接口的 “找平”，確保安裝時管道與設備的法蘭面完全貼合。

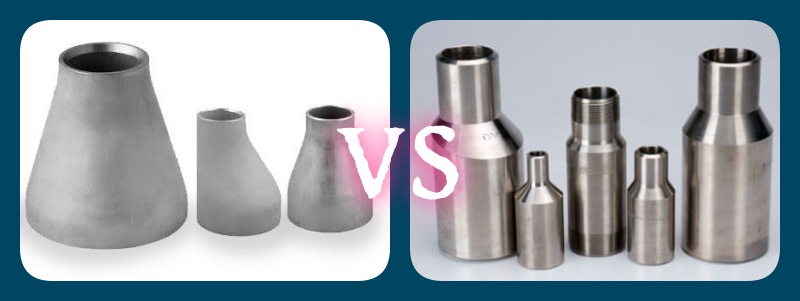

對焊異徑管與異徑短節的區別

在管道系統設計中，對焊異徑管與異徑短節（Swage Nipple）常被混淆，但二者在結構、性能、適用場景上存在顯著差異，需根據實際需求選型。

結構形式：對焊異徑管依據 ASME B16.9 標準，兩端設有對焊坡口，中間采用錐形或偏心結構設計，其長度嚴格符合標準中規定的中心長度要求。這種設計確保了焊接的穩定性與密封性，適用于對連接強度要求較高的管道系統。

而異徑短節符合MSS SP-95標準，在端口連接形式上更具有靈活性，涵蓋平口、坡口和螺紋三種類型，且支持兩種連接形式組合使用。無論是需要快速安裝的平口連接，還是注重密封性的坡口焊接，亦或是便于拆卸的螺紋連接，異徑短節都能依據不同工程場景與管道需求靈活適配，極大提升了其在工業管道系統中的適用性 。

適用規格：對焊異徑管以大規格為主（3/4英寸-60英寸），支持大直徑變徑；異徑短節以小規格為主（1/4英寸-12英寸），僅適用于小直徑變徑。

適用場景：對焊異徑管適用于石油、化工、電力等高壓工業管道系統；異徑短節適用于民用管道、低壓設備管路，如自來水、燃?xì)馊霊艄堋?/p>

使用壽命：對焊異徑管的焊接接頭抗疲勞性強，使用壽命長，可達 10-20 年；異徑短節的螺紋連接易因振動、腐蝕導致泄漏，使用壽命較短，一般為 3-5 年。

在工業管道系統設計中，若誤將異徑短節用于高壓工業場景，可能因承壓能力不足導致接頭泄漏，甚至引發安全事故；反之，若將對焊異徑管用于低壓民用管道，則會增加成本與安裝難度。因此，明確二者差異是保障管道系統安全與經濟性的關鍵。

應用范圍

ASME B16.9 對焊管件（含異徑管）憑借其標準化、高可靠性的優勢，已深度滲透到 石油化工、能源電力、油氣輸送、海洋工程、化工制藥、食品加工 等多個核心工業領域，成為保障這些行業管道系統穩定運行的 “基石”。

石油化工行業

石油化工行業的管道系統需輸送原油、汽油、柴油、化工原料（如乙烯、丙烯）等介質，且常面臨高溫（如裂解爐出口溫度達 800℃以上）、高壓（如加氫反應器壓力達 15MPa 以上）、強腐蝕（如酸性油氣中的 H?S、Cl?）等復雜工況。ASME B16.9 對焊異徑管在此行業中表現突出。

能源電力行業

在火電、核電、新能源（如光伏、風電配套儲能）等能源電力領域，管道系統承擔著蒸汽、熱水、導熱油等能量載體的輸送任務，對管件的耐高溫、高壓性能要求極高。

油氣輸送行業

油氣長輸管道（如西氣東輸、中俄東線天然氣管道）需穿越沙漠、高原、海洋等極端地理環境，面臨低溫（如東北冬季氣溫低至 - 40℃）、土壤腐蝕、外部沖擊等挑戰。

海洋工程行業

海洋環境中，高鹽霧、高濕度、海水浸泡等因素會對管件造成嚴重的電化學腐蝕，因此對管件的耐腐蝕性要求遠高于陸地場景。ASME B16.9 對焊異徑管通過材質優化與表面處理，完美適配海洋工程需求。

化工制藥與食品加工行業

化工制藥行業需輸送藥品原料、溶劑等高精度介質，食品加工行業需輸送果汁、乳制品、食用油等食品級介質，二者均對管件的 “衛生性”“無污染性” 有嚴格要求。

ASME B16.9 對焊管件的優勢

安全保障

ASME B16.9 標準對材質、壁厚、無損檢測的嚴格要求，確保異徑管在高壓、高溫、強腐蝕等極端工況下不發生泄漏、破裂等安全事故。例如，在石油化工裝置中，符合標準的異徑管可有效降低因管件失效導致的介質泄漏風險，保障生產人員安全與廠區環境安全。

成本優化

短期成本：標準化生產降低了不同廠家產品的互換性成本，企業無需為適配特定品牌管件支付額外費用；

長期成本：優異的材質性能與制造工藝延長了對焊管件的使用壽命（通常達 10-20 年），減少了管道系統的維護、更換頻率；同時，尺寸設計降低了流體阻力，減少了泵、壓縮機等設備的能耗，間接為企業節省運營成本。

兼容性

ASME B16.9 標準作為全球通用的管件制造規范，符合該標準的異徑管可直接適配歐美、東南亞、中東等地區的管道系統。選擇 ASME B16.9 異徑管可避免因標準差異導致的設計修改、產品更換，加速海外項目落地。
